Antwort:

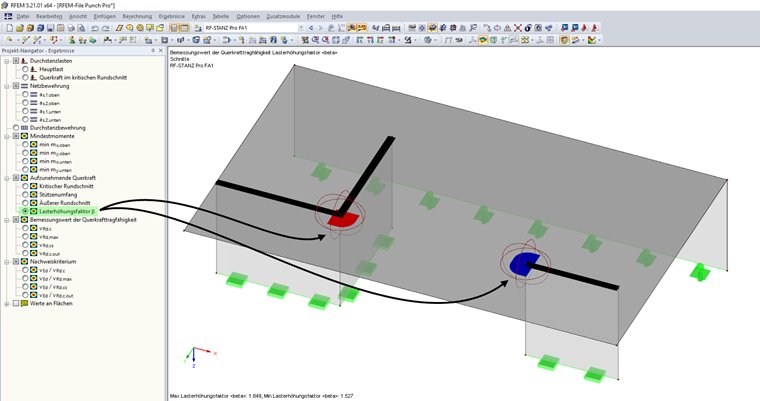

Sie finden hierzu eine Einstellung im Ergebnis-Navigator der Ergebnisse aus RF-STANZ Pro.

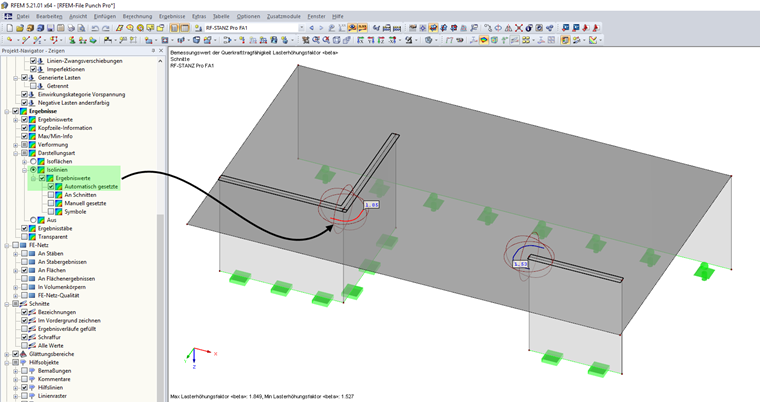

Optional kann im Zeigen-Navigator auch eingestellt werden, dass das Ergebnis in Form von Isolinien dargestellt werden soll.
Frage
Wie können die ermittelten Lasterhöhungsfaktoren ß aus der Berechnung in RF-STANZ Pro grafisch dargestellt werden?
