Frage
Was bedeutet CS271)... oder ST320)... bzw. wie kann ich den Zusammenhang zur Norm herstellen?
Antwort:

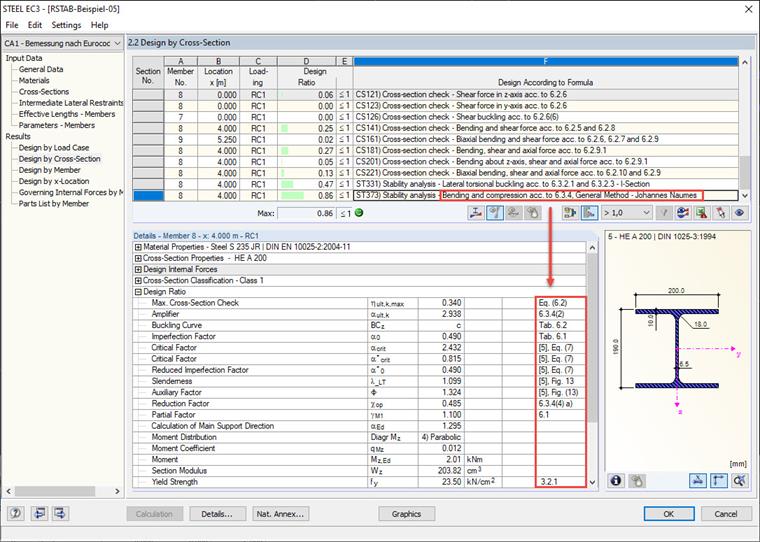

Die Spalte Nachweis nach Formel listet die Gleichungen der Norm auf, mit denen die Nachweise geführt wurden.
Die Kürzel stehen dabei für folgende Nachweise:
CS Cross-section check (Querschnittsnachweis)
ST Stability analysis (Stabilitätsnachweis)
SE Serviceability (Gebrauchstauglichkeit)
Die Zahlen direkt dahinter sind interne Informationen.
In der unteren Tabelle der Zwischenwerte werden die Bemessungsformeln mit den Nachweisbedingungen ausgegeben, die für den selektierten Nachweis relevant sind.
