Antwort:

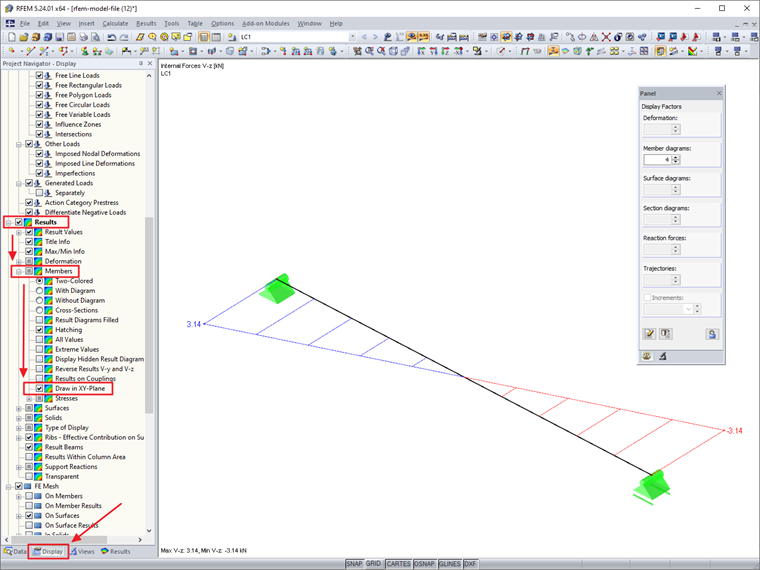

Die Ansicht kann im Navigator über das Register Zeigen → Ergebnisse → Stäbe → In XY-Ebene zeichnen eingestellt werden.
Frage

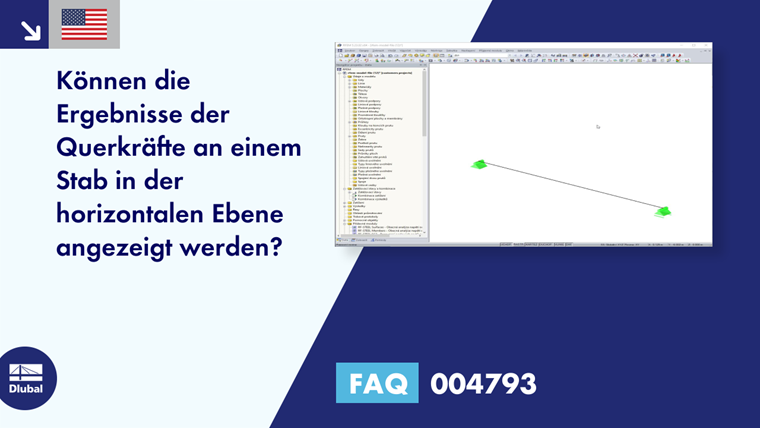

Können die Ergebnisse der Querkräfte an einem Stab in der horizontalen Ebene angezeigt werden?
