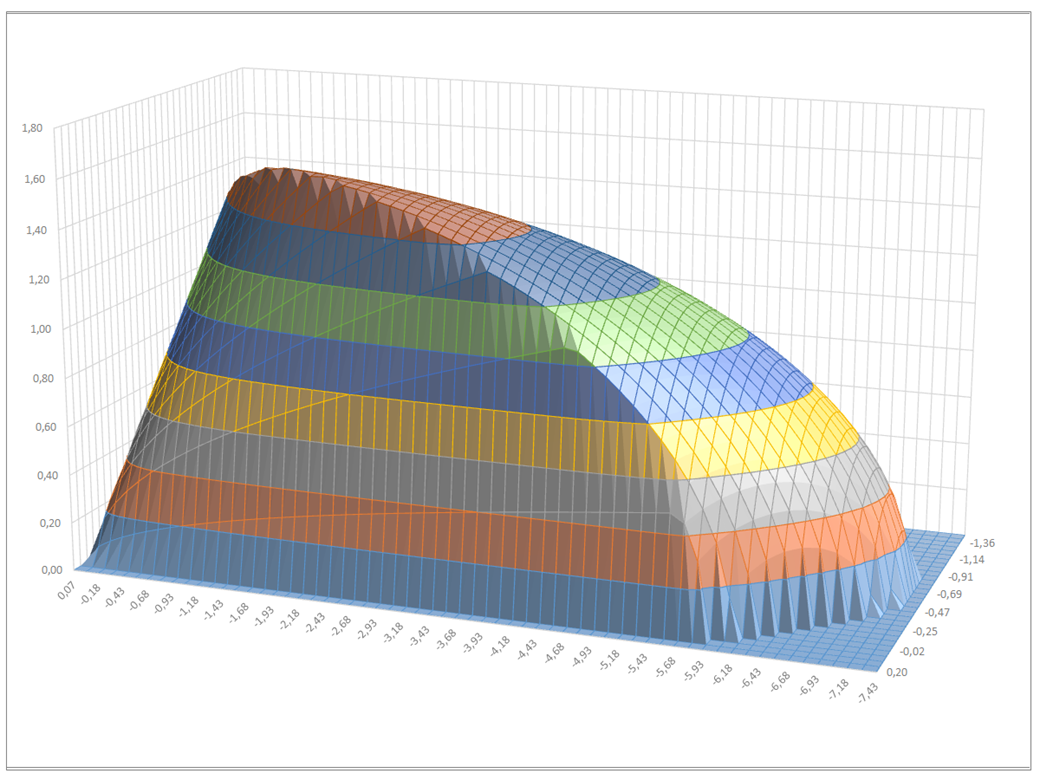

Wussten Sie schon? Um Mauerwerk berechnen zu können, wurde in RFEM ein nichtlineares Materialmodell implementiert. Dieses wurde nach dem Ansatz von Lourenco gewählt, einer zusammengesetzten Fließfläche nach Rankine und Hill. Dieses Modell ermöglicht es Ihnen, das Tragverhalten von Mauerwerk, die unterschiedlichen Bruchmechanismen, zu beschreiben und abzubilden.
Die Grenzparameter wurden dabei so gewählt, dass die verwendeten Bemessungskurven einer normativen Bemessungskurve entsprechen.
Allgemeines
Veranstaltung
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Wussten Sie schon? Um Mauerwerk berechnen zu können, wurde in RFEM ein nichtlineares Materialmodell implementiert. Dieses wurde nach dem Ansatz von Lourenco gewählt, einer zusammengesetzten Fließfläche nach Rankine und Hill. Dieses Modell ermöglicht es Ihnen, das Tragverhalten von Mauerwerk, die unterschiedlichen Bruchmechanismen, zu beschreiben und abzubilden.
Die Grenzparameter wurden dabei so gewählt, dass die verwendeten Bemessungskurven einer normativen Bemessungskurve entsprechen.
.png?mw=512&hash=948dae1104cc4b8df65264997070c9a659e9514d)
Dank RFEM können Sie die speziellen Eigenschaften der Verbindung zwischen Stahlbetondecke und Mauerwerkswand über ein spezielles Liniengelenk abbilden. Dieses begrenzt die übertragbaren Kräfte der Verbindung in Abhängigkeit der vorgegebenen Geometrie. Sie ahnen es vermutlich schon: Dadurch kann keine Überlastung des Materials erfolgen.
Das Programm entwickelt für Sie Interaktionsdiagramme, die automatisch angewendet werden. Diese bilden die verschiedenen geometrischen Situationen ab und Sie können daraus korrekte Steifigkeit ermitteln.
.png?mw=512&hash=df78675b412ea64bed1ec033504b35992e4d5d02)
Die Berechnung des Mauerwerks erfolgt unter Einhaltung des nichtlinear-plastischen Materialgesetzes. Wenn die Belastung in einem Punkt höher liegt als die mögliche aufzunehmende Last, erfolgt innerhalb des Systems eine Umlagerung. Dies dient dem einfachen Zweck, das Kräftegleichgewicht wiederherzustellen. Mit einem erfolgreichen Berechnungsende haben Sie den Nachweis der Standsicherheit erbracht.
Hauptprogramm
Die neue Generation der 3D-FEM-Software dient der statischen Berechnung von Stäben, Flächen und Volumen.
Add-On
Das Add-On Nichtlineares Materialverhalten ermöglicht die Berücksichtigung von Materialnichtlinearitäten in RFEM (z.B. isotrop plastisch, orthotrop plastisch, isotrope Beschädigung).
Add-On
Mit dem Add-On Analyse von Bauzuständen (CSA) kann in RFEM der Bauablauf von Strukturen (Stab-, Flächen- und Volumentragwerke) berücksichtigt werden.
Add-On
Mit dem Add-On Zeitabhängige Analyse (TDA) kann in RFEM zeitabhängiges Materialverhalten für Stäbe berücksichtigt werden. Langzeiteffekte, wie Kriechen, Schwinden und Alterung können, je nach Tragwerk, den Verlauf der Schnittgrößen beeinflussen.
Add-On
Das Add-On Spannungs-Dehnungs-Berechnung führt einen allgemeinen Spannungsnachweis, indem vorhandene Spannungen berechnet und mit den Grenzspannungen verglichen werden.
Add-On
Das Add-On Betonbemessung ermöglicht verschiedene Nachweise nach internationalen Normen. Es lassen sich Stäbe, Flächen und Stützen bemessen sowie Durchstanz- und Verformungsnachweise führen.
Add-On
Das Add-On Stahlbemessung führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit von Stäben aus Stahl nach verschiedenen Normen.
Add-On
Das RFEM-Add-On Mauerwerksbemessung ermöglicht Ihnen die Bemessung von Mauerwerk mittels Finite-Elemente-Methode. Es wurde im Rahmen des Forschungsprojektes DDMaS (Digitizing the design of masonry structures) entwickelt. Das Materialmodell bildet hierbei das nichtlineare Verhalten der Ziegel-Mörtelkombination in Form einer Makromodellierung ab.
