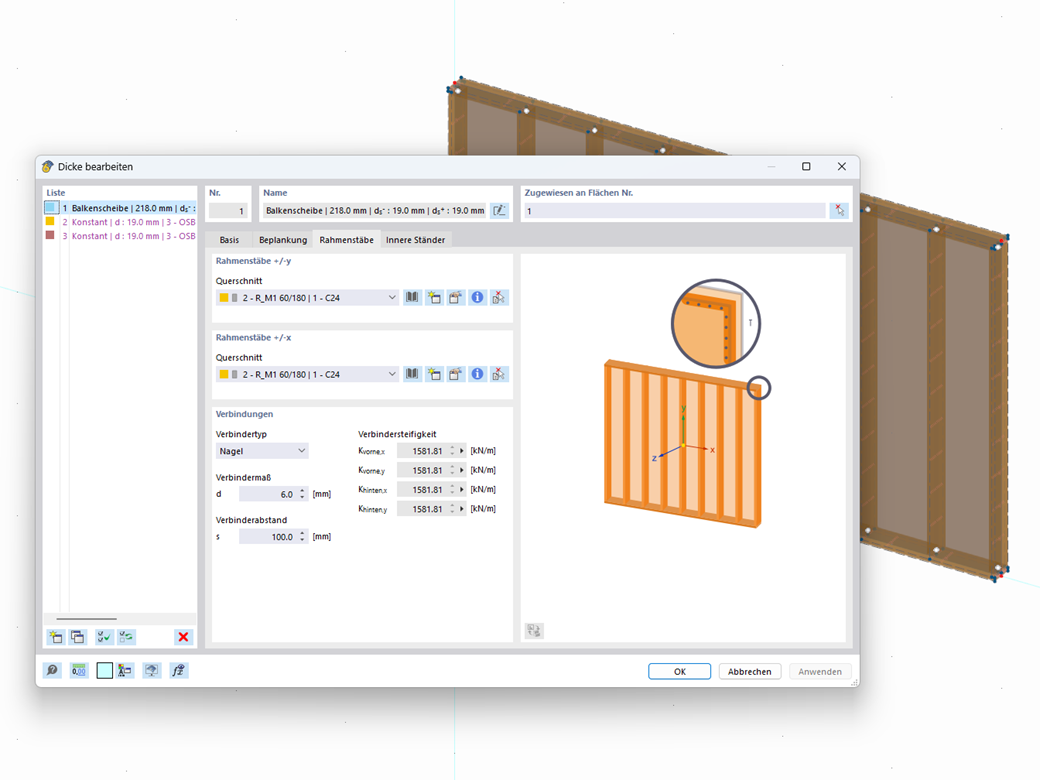

Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:56 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 01:27:02 min
Produkt-Feature
Länge: 00:00:56 min
Länge: 01:08:42 min
Länge: 01:06:01 min
Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.
Für Stabilitätsnachweise bei Stäben nach dem Ersatzstabverfahren ist die Definition von Knicklängen bzw. Biegedrillknicklängen notwendig, um die Verzweigungslast für das Stabilitätsversagen zu ermitteln. In diesem Beitrag wird eine RFEM 6-spezifische Funktion vorgestellt, mit der man den Knotenlagern eine Exzentrizität zuweisen und damit Einfluss auf die Ermittlung des im Stabilitätsnachweis berücksichtigten kritischen Biegemoments nehmen kann.
Berücksichtigung von P-Delta-Effekten in RFEM 6 und RSTAB 9
Ein Standardszenario im Holzstabbau ist die Möglichkeit, kleinere Stäbe mittels Auflager auf einem größeren Trägerstab zu verbinden. Darüber hinaus können die Stabendbedingungen eine ähnliche Situation umfassen, in der der Träger auf einem Lagertyp lagert. In beiden Fällen muss der Träger unter Berücksichtigung der Tragfähigkeit rechtwinklig zur Faserrichtung gemäß NDS 2018 Abschnitt 3.10.2 und CSA O86:19 Abschnitte 6.5.6 und 7.5.9 festgelegt sind. In allgemeinen Statikprogrammen ist es in der Regel nicht möglich, diesen vollständigen Nachweis durchzuführen, da die Lagerfläche unbekannt ist. In der neuen Generation von RFEM 6 und dem Add-On Holzbemessung ist es nun mit der Funktion 'Bemessungsauflager' möglich, die Nachweise nach NDS und CSA für Lager senkrecht zur Faserrichtung zu führen.
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Sie möchten gekrümmte Träger (z. B. aus Brettschichtholz) berechnen? Dazu stehen Ihnen verschiedene Querschnittsverteilungen für Stäbe zur Verfügung:
- Gekrümmt
- Satteldachträger mit geneigtem Untergurt und konstanter Höhe
- Satteldachträger mit geneigtem Untergurt und veränderlicher Höhe
- Fischbauchträger | Parabelförmig
Für die Bemessungsauflager können Sie eine Querkraftabminderung berücksichtigen. Damit ist es Ihnen möglich, den Schubnachweis mit der maßgebenden Querkraft im Abstand der Trägerhöhe vom Auflagerrand zu führen.
Welche Dlubal-Softwareprodukte empfehlen Sie für die Berechnung und Bemessung insbesondere von Holzkonstruktionen?
Wie kann ich einen Holzträger mit beidseitiger Verstärkung modellieren? (Anlaschung)
Wie kann in RFEM 6 bzw. RSTAB 9 eine Flächenlast auf Stäbe mittels Zellen generiert werden?
Welche Programme benötige ich für Laminat- und Sandwichtragwerke oder Brettsperrholz (CLT)?
Mit welchen Dlubal-Programmen kann ich Holzkonstruktionen berechnen und bemessen?
Wie können Flächen an anderen Flächen bzw. Stäben gelenkig/nachgiebig angeschlossen werden?
Was sind Liniengelenke und Linienfreigaben?
Was sind Liniengelenke und Linienfreigaben?
