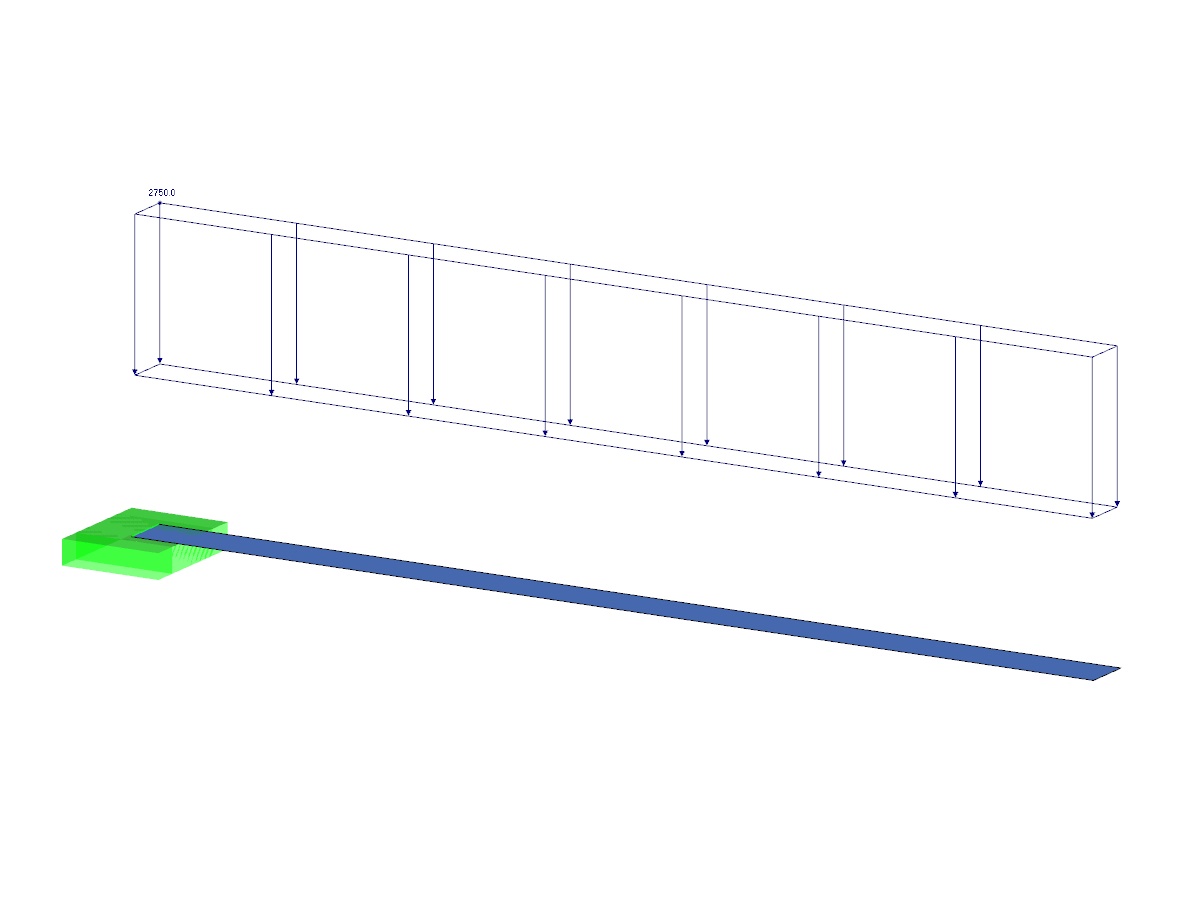

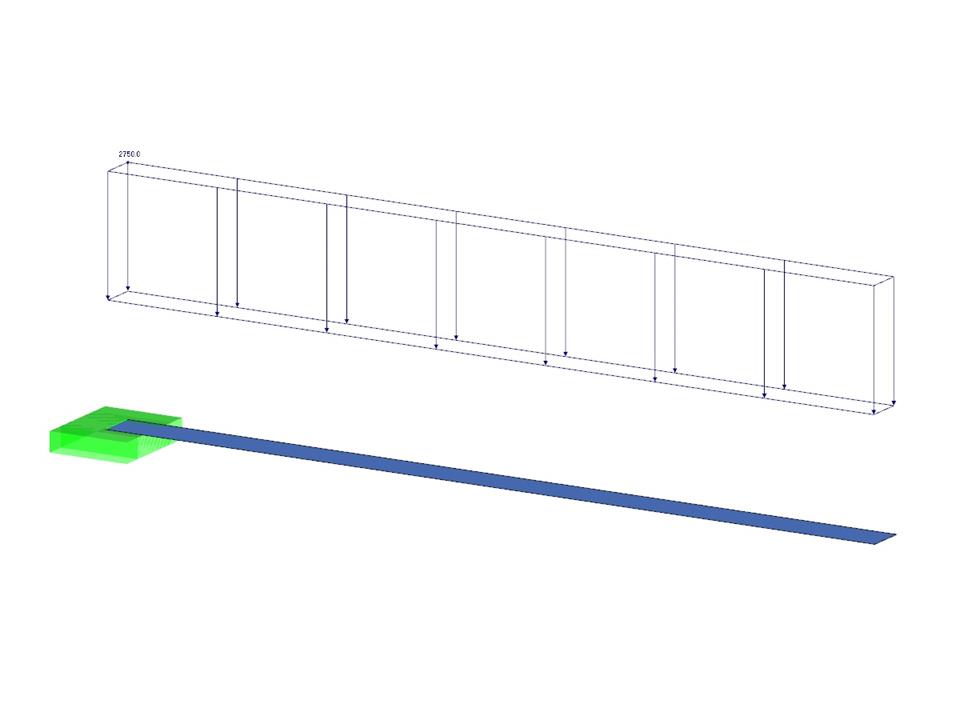

Una placa delgada está completamente fija en el extremo izquierdo y se aplica una presión uniforme en la superficie superior.
Ejemplo de verificación 000016 | 1
Número de nudos | 4 |
Número de líneas | 4 |
Número de barras | 0 |
Número de superficies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Dimensiones (métricas) | 1,000 x 0,000 x 0,050 m |
Dimensiones (imperiales) | 3.28 x 0 x 0.16 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Obtenga una mejor comprensión de la distribución de tensiones dentro de las secciones de barras utilizando planos de recorte.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
Se pueden ajustar varios parámetros de diseño de las secciones en la configuración del estado límite de servicio. Allí se puede controlar la condición de sección aplicada para el análisis de la deformación y el ancho de la fisura.
Para esto, se pueden activar las siguientes configuraciones:
- Estado fisurado calculado a partir de la carga asociada
- Estado fisurado determinado como envolvente a partir de todas las situaciones de proyecto de ELS
- Estado fisurado de la sección, independiente de la carga
En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.
Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.
La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.
