Una consola hecha de una barra redonda se carga utilizando un esfuerzo axil excéntrico. Determine la flecha vertical máxima de la consola utilizando un análisis geométricamente lineal y de segundo orden.

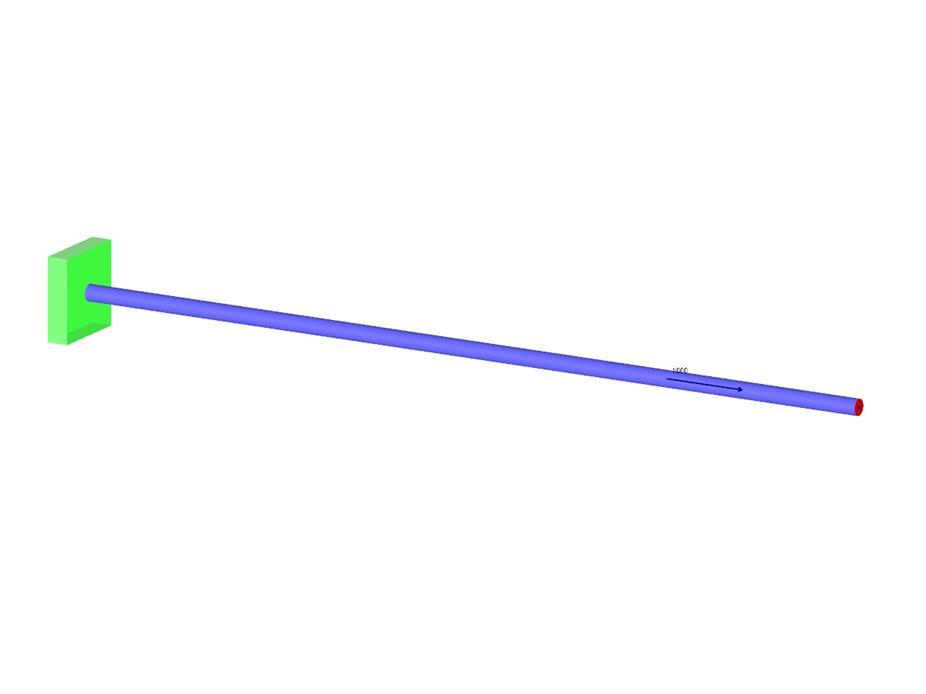

Ejemplo de verificación 000209 | 3
Número de nudos | 12 |
Número de líneas | 11 |
Número de barras | 11 |
Número de casos de carga | 1 |
Peso completo | 0.002 t |
Dimensiones (métricas) | 1,102 x 0,205 x 0,205 m |
Dimensiones (imperiales) | 3.62 x 0.67 x 0.67 feet |
Versión del programa | 5.19.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
