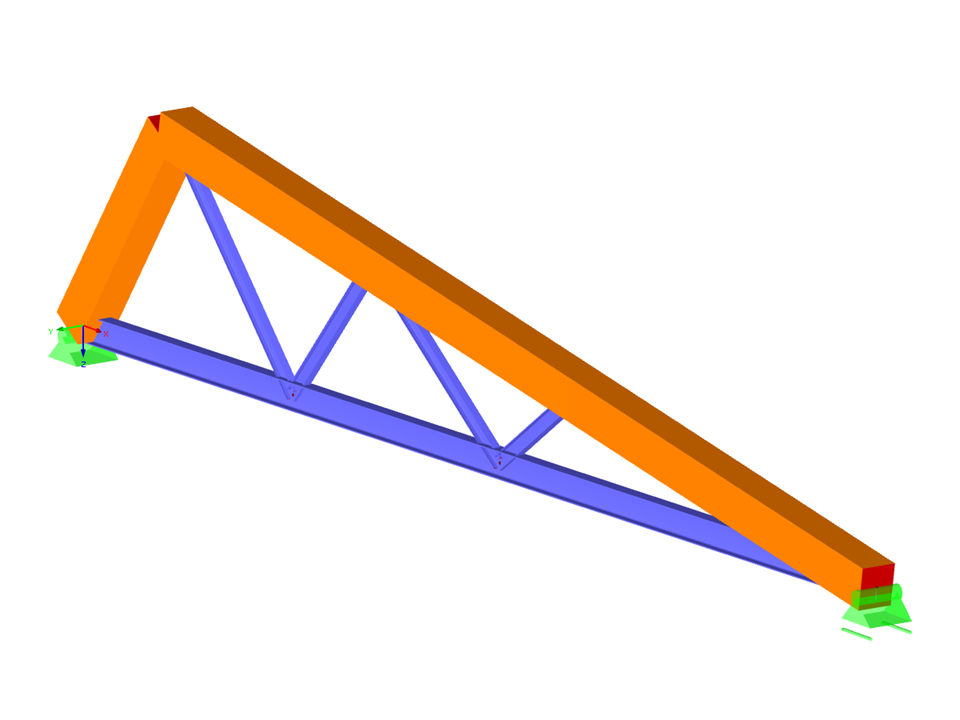

Vigas de celosía
| Número de nudos | 7 |
| Número de líneas | 11 |
| Número de barras | 11 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Peso completo | 0.482 t |
| Dimensiones | 9,005 x 0,313 x 1,606 m |
| Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
