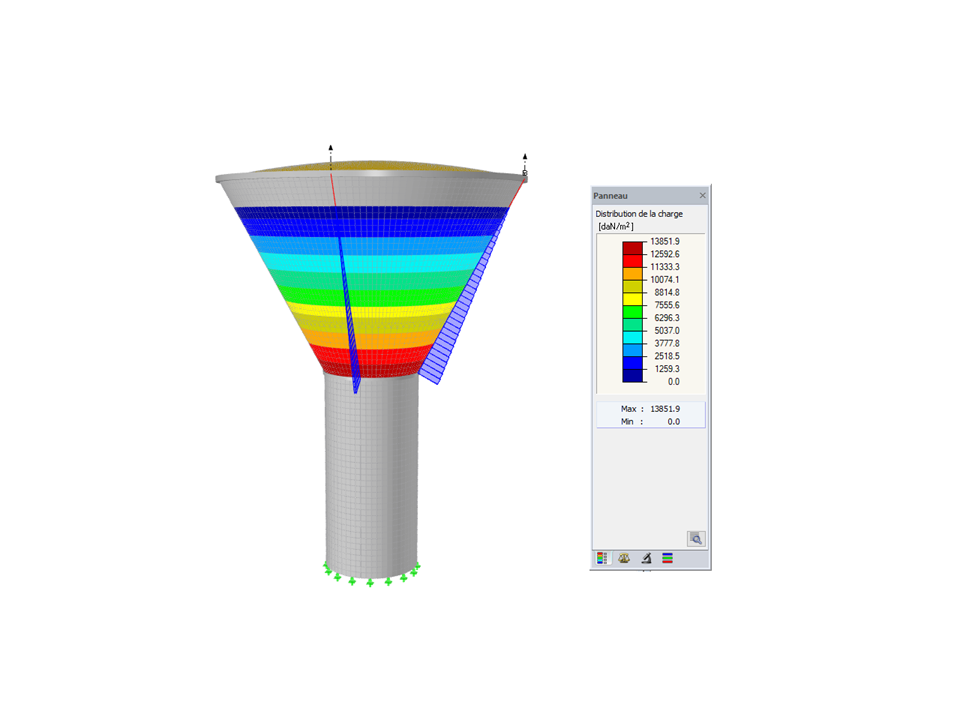

Torre de agua
| Número de nudos | 61 |
| Número de líneas | 52 |
| Número de barras | 8 |
| Número de superficies | 24 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 68 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 1208.830 t |
| Dimensiones | 30,232 x 30,232 x 38,758 m |
| Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
