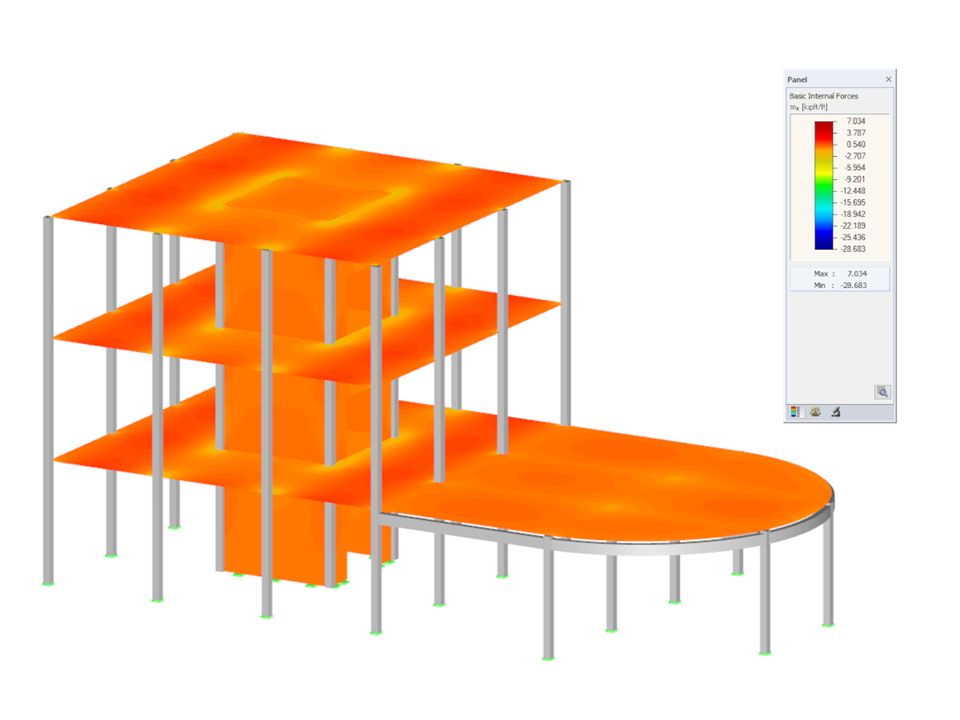

Estructura de barras y superficies de hormigón modelada en RFEM. El seminario web en el siguiente enlace muestra el flujo de trabajo de cálculo según la norma ACI 318-19 utilizando los módulos adicionales RF-CONCRETE Members y Surfaces.
Estructura de hormigón según ACI 318-19
Número de nudos | 88 |
Número de líneas | 130 |
Número de barras | 63 |
Número de superficies | 18 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinaciones de carga | 13 |
Número de combinaciones de resultados | 2 |
Peso completo | 593.812 t |
Dimensiones | 30,500 x 15,088 x 15,088 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
La biblioteca de materiales proporciona los tipos de concreto y aceros de refuerzo americanos disponibles para la selección y el diseño. Siempre es posible especificar materiales definidos por el usuario para el cálculo según ACI 318.
De forma predeterminada, las unidades que se utilizan para el cálculo de hormigón armado según ACI 318 se establecen en el sistema de medida imperial.
Después del análisis, el módulo muestra de forma claramente ordenada las tablas que enumeran los resultados del cálculo no lineal. Todos los valores intermedios se incluyen de manera comprensible. La representación gráfica de las razones de tensiones y deformaciones en RFEM permite una visión general rápida de las áreas críticas.
Ya que los resultados del cálculo se muestran por superficie o por punto, incluyendo todos los resultados intermedios, puede volver sobre todos los detalles del cálculo. La integración completa de los resultados en el informe de RFEM garantiza el cálculo estructural verificable.
Se pueden ajustar varios parámetros de diseño de las secciones en la configuración del estado límite de servicio. Allí se puede controlar la condición de sección aplicada para el análisis de la deformación y el ancho de la fisura.
Para esto, se pueden activar las siguientes configuraciones:
- Estado fisurado calculado a partir de la carga asociada
- Estado fisurado determinado como envolvente a partir de todas las situaciones de proyecto de ELS
- Estado fisurado de la sección, independiente de la carga
En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.
Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.
La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.
