Modelo utilizado en

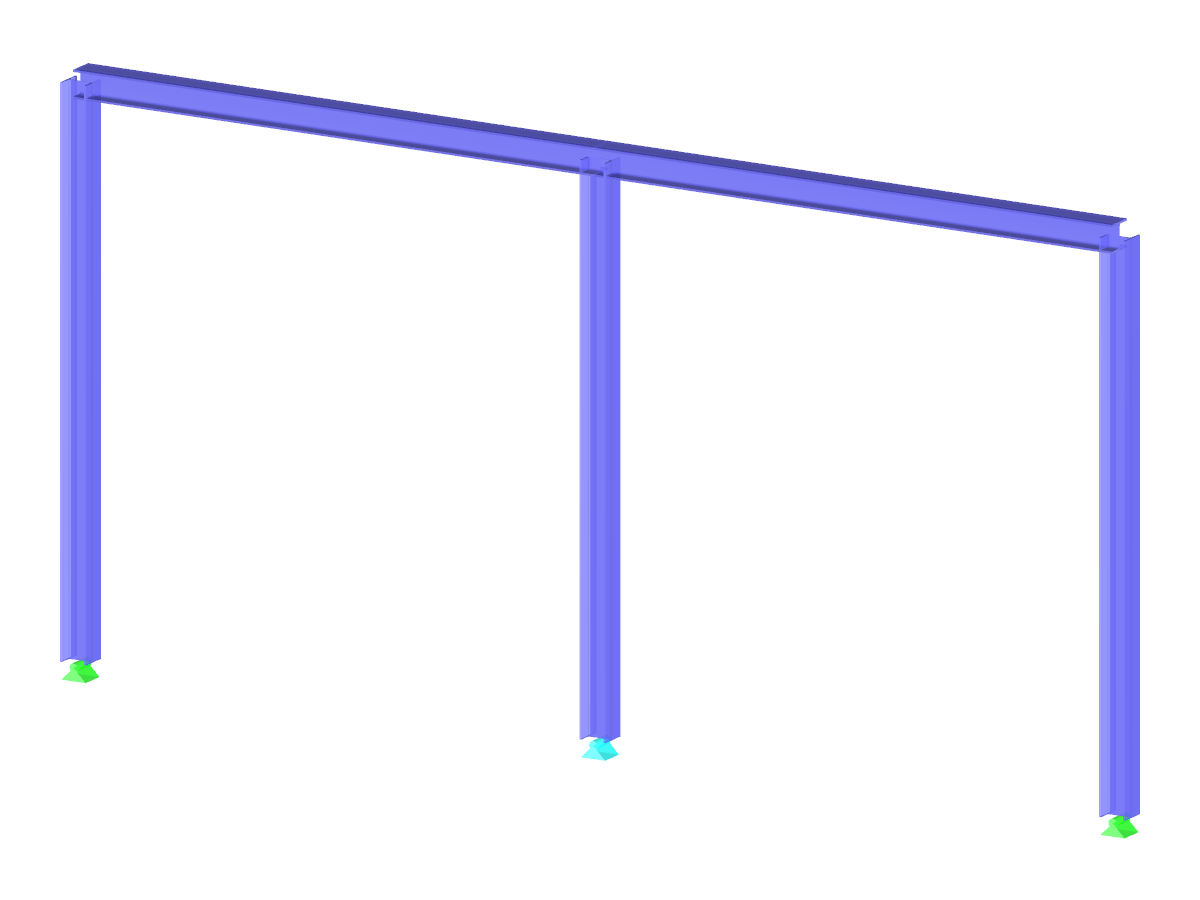

Estructura de pórtico de acero con barras de tracción
Número de nudos | 8 |
Número de líneas | 16 |
Número de barras | 16 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 1.475 t |
Dimensiones | 8,000 x 5,000 x 5,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
