El diseño de los componentes estructurales de acero laminados en frío se define en EN 1993-1-3. Las formas típicas de las secciones conformadas en frío son las secciones en L, Z, C, CL, U y omega. Se trata de productos de acero laminados en frío hechos de chapa fina que se ha conformado en frío ondulándola por acción de rodillos o métodos de flexión de cilindros. Cuando se calculan los estados límite últimos, también es necesario asegurarse de que las cargas localizadas transversales no conduzcan al aplastamiento o la abolladura en el alma de las secciones. Estos efectos pueden ser causados por fuerzas transversales locales por el ala en el alma y por las reacciones en los puntos apoyados. El apartado 6.1.7 de EN 1993-1-3 especifica en detalle cómo determinar la resistencia local del alma Rw,Rd sometida a cargas localizadas transversales.

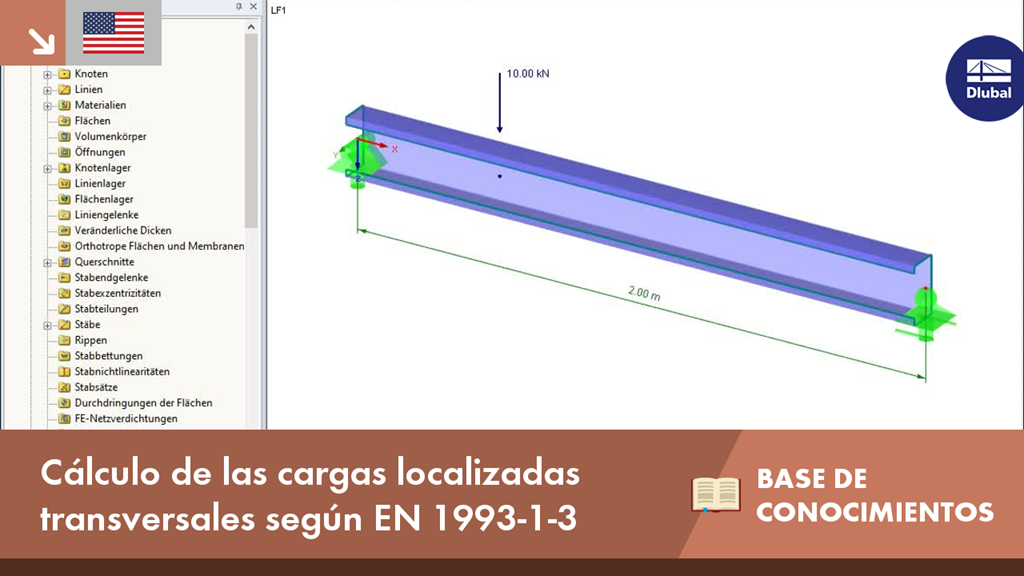

KB 001628 | Cálculo de las cargas localizadas transversales según EN 1993-1-3
