En 1936, se construyó una torre de agua con 800 m3 en Kladno-Rozdělov, República Checa. Tanto la estructura de acero de soporte existente como la nueva fueron reutilizadas como el nuevo edificio administrativo de VKM a.s.

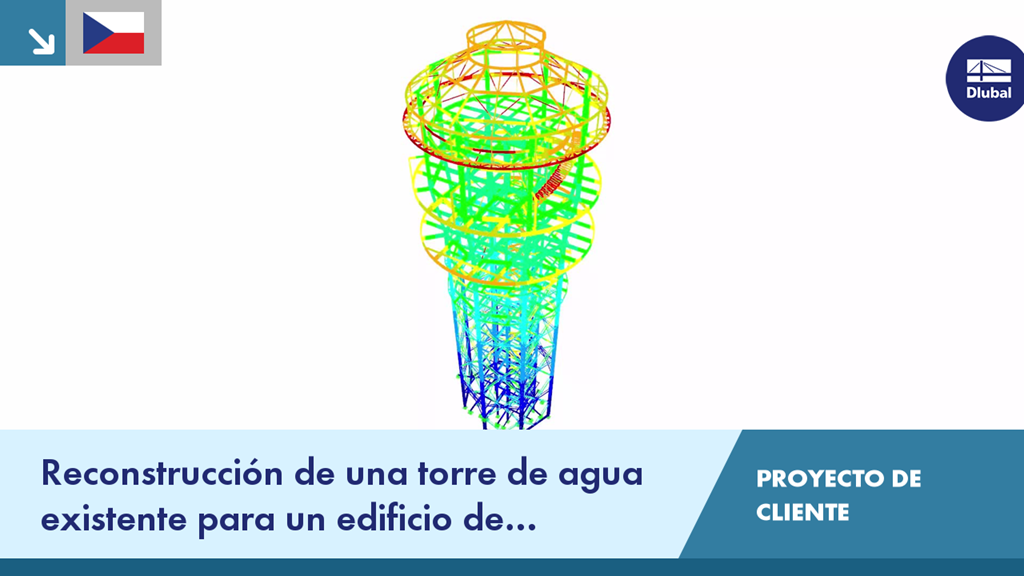

CP 001194 | Reconstrucción de una torre de agua existente para un edificio de oficinas, República Checa
