Editor para el control del refinamiento de malla

RWIND 2 y RFEM 6 ahora se pueden usar para calcular cargas de viento a partir de presiones de viento medidas experimentalmente en superficies. Básicamente, hay dos métodos de interpolación disponibles para distribuir las presiones medidas en puntos aislados a través de las superficies. La distribución de presión deseada se puede lograr utilizando el método y la configuración de parámetros apropiados.

La creación de un ejemplo de validación para la dinámica de fluidos computacional (CFD) es un paso crítico para garantizar la precisión y fiabilidad de los resultados de la simulación. Este proceso implica la comparación de los resultados de las simulaciones de CFD con datos experimentales o analíticos de escenarios del mundo real. El objetivo es establecer que el modelo de CFD pueda replicar fielmente los fenómenos físicos que se pretende simular. Esta guía describe los pasos esenciales en el desarrollo de un ejemplo de validación para la simulación de CFD, desde la selección de un escenario físico adecuado hasta el análisis y comparación de los resultados. Al seguir meticulosamente estos pasos, los ingenieros e investigadores pueden mejorar la credibilidad de sus modelos de CFD, allanando el camino para su aplicación eficaz en diversos campos como la aerodinámica, la industria aeroespacial y los estudios medioambientales.

La dirección del viento juega un papel crucial en la configuración de los resultados de las simulaciones de dinámica de fluidos computacional (CFD) y el diseño estructural de edificios e infraestructuras. Es un factor determinante para evaluar cómo interactúan las fuerzas del viento con las estructuras, influyendo en la distribución de las presiones del viento y, en consecuencia, en las respuestas estructurales. Comprender el impacto de la dirección del viento es esencial para desarrollar diseños que puedan soportar fuerzas de viento variables, garantizando la seguridad y durabilidad de las estructuras. La dirección del viento simplificada ayuda a ajustar las simulaciones de CFD y guiar los principios de diseño estructural para un rendimiento y una resistencia óptimos contra los efectos inducidos por el viento.

Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.

Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:

• Presión superficial
• Coeficiente cp de la superficie
• Distancia al muro y+ (flujo estacionario)

Ir al vídeo explicativo

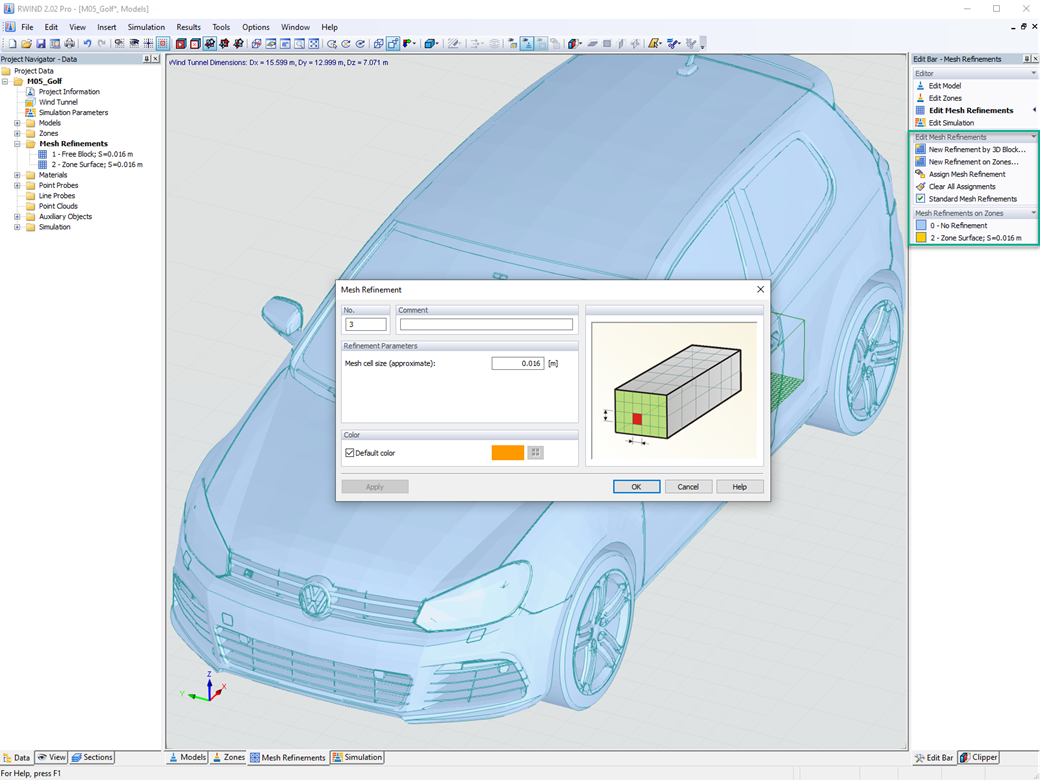

¿Ya conoce el editor para el control de refinamientos de mallas? ¡Es una gran ayuda para su trabajo! ¿Por qué? Es fácil, le ofrece las siguientes opciones:

• Visualización gráfica de las áreas con refinamientos de malla
• Refinamiento de malla de zonas
• Desactivación del refinamiento de malla sólida en 3D estándar con la transversión en los refinamientos de malla en 3D manuales correspondientes.

Estas opciones le ayudan a formular una regla adecuada para mallar todo el modelo, incluso para los modelos con dimensiones poco comunes. Utilice el editor para definir de forma eficiente pequeños detalles del modelo en grandes edificios o áreas de malla detalladas en el área del recubrimiento del modelo. ¡Quedará asombrado!

RWIND Basic usa un modelo numérico de CFD (Dinámica de fluidos computacional) para simular los flujos de viento alrededor de sus objetos utilizando un túnel de viento digital. El proceso de simulación determina las cargas de viento específicas que actúan en las superficies de su modelo a partir del resultado del flujo alrededor del modelo.

Una malla de volumen en 3D es la responsable de la simulación en sí. Para ello, RWIND Basic realiza un mallado automático basándose en parámetros de control libremente definibles. Para el cálculo de los flujos de viento, RWIND Basic le proporciona una resolución estacionaria y RWIND Pro proporciona un solucionador transitorio para flujos turbulentos incompresibles. Las presiones superficiales resultantes de los resultados de los flujos se extrapolan al modelo para cada paso de tiempo.
