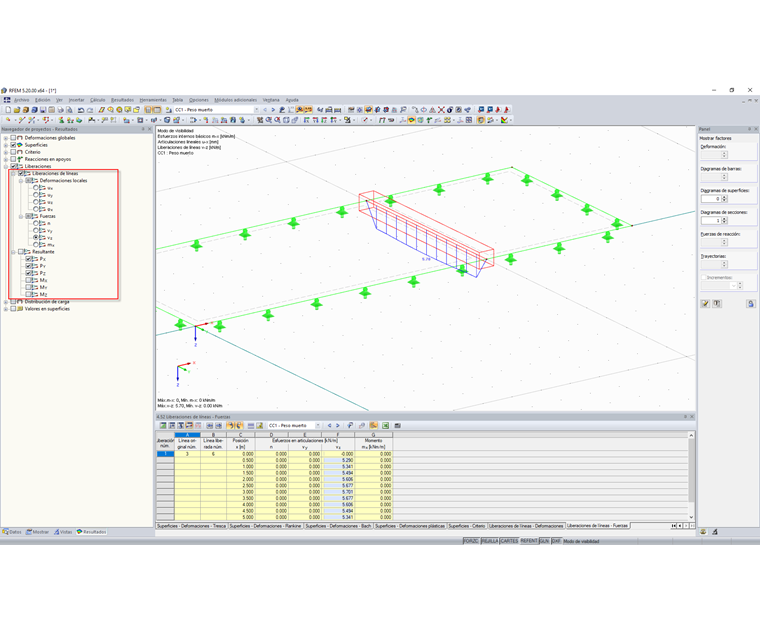

- Evaluación gráfica de los resultados: En "Liberaciones" en el navegador de resultados, puede mostrar varios esfuerzos y deformaciones de las liberaciones de línea en el gráfico.
- Visualización de los resultados en tablas: Para la evaluación tabular de los resultados, están disponibles la tabla "4.45 Articulaciones lineales - Deformaciones" y la tabla "4.46 Articulaciones lineales - Fuerzas".
- Evaluación mediante diagramas de resultados: Puede usar el menú contextual para ver el diagrama de resultados de las articulaciones de línea.
Pregunta
¿Cuáles son las posibilidades para la evaluación de resultados de liberaciones en línea?
