Pregunta

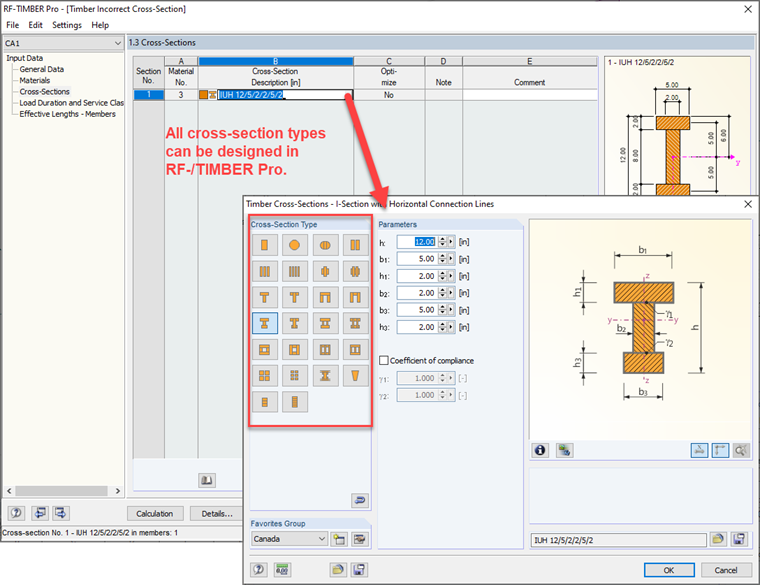

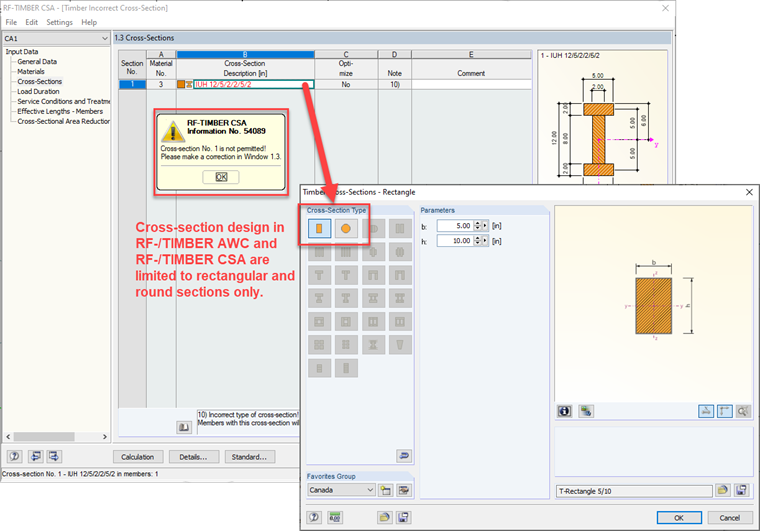

En RF-/TIMBER AWC y RF-/TIMBER CSA, recibo el error 49927 y el error 54089 respectivamente que dice que la sección no está permitida. ¿Por qué no puedo diseñar esta sección en el módulo adicional?
RF-CONCRETE Surfaces (español)
El cálculo no lineal se activa seleccionando el método de análisis para los cálculos en el estado límite de servicio. Los diferentes análisis para realizar así como los diagramas tensión-deformación para hormigón y acero de armar se pueden seleccionar de manera individual. El proceso de iteración se puede ver influenciado por estos parámetros de control: precisión de convergencia, número máximo de iteraciones, disposición de las capas sobre la profundidad de la sección y factor de amortiguamiento.
Puede establecer los valores límite en el estado límite de servicio individualmente para cada superficie o grupo de superficies. Como valores límite admitidos se puede definir la deformación máxima, las tensiones máximas y los espesores de fisura máximos. La definición de la deformación máxima requiere una especificación adicional sobre si se debe usar el sistema no deformado o deformado para el cálculo.
RF-CONCRETE Members
El cálculo no lineal se puede aplicar al cálculo del estado límite último y de servicio. Además, es posible controlar de manera individual cómo se aplica la resistencia a tracción del hormigón o la rigidez a tracción del hormigón entre las fisuras. El proceso de iteración se puede ver influenciado por estos parámetros de control: precisión de convergencia, número máximo de iteraciones y factor de amortiguamiento.
El análisis de deformación según el método de aproximación definido en las normas (por ejemplo, el análisis de deformación según EN 1992-1-1, 7.4.3) se aplica al cálculo de las "rigideces eficaces" en los elementos finitos según el estado límite existente del hormigón con o sin fisuras. Estas rigideces se utilizan para determinar la deformación de la superficie mediante el cálculo repetido por el MEF.
El cálculo de la rigidez eficaz de elementos finitos tiene en cuenta una sección de hormigón armado. Basándose en los esfuerzos internos determinados para el estado límite de servicio en RFEM, el programa clasifica la sección de hormigón armado como 'fisurada' o 'no fisurada'. Si también se debe considerar la rigidez a tracción en una sección, se usa un coeficiente de distribución (según EN 1992-1-1, Ec. 7.19, por ejemplo). Se supone que el comportamiento del material para el hormigón es elástico lineal en la zona de compresión y tracción hasta que se alcanza la resistencia a tracción del hormigón. Esto se alcanza exactamente en el estado límite de servicio.
Al determinar las rigideces eficaces, se tienen en cuenta la fluencia y la retracción en el "nivel de la sección". La influencia de la retracción y la fluencia en sistemas estáticamente indeterminados no se tiene en cuenta en este método de aproximación (por ejemplo, los esfuerzos de tracción de la deformación por retracción en sistemas coaccionados en todos los lados no se determinan y se deben considerar por separado). En resumen, RF-CONCRETE Deflect calcula las deformaciones en dos pasos:
- Cálculo de las rigideces eficaces de la sección de hormigón armado asumiendo condiciones lineales elásticas
- Cálculo de la deformación utilizando las rigideces eficaces con el MEF
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
