00:00 Introduzione
01:40 Uso e caratteristiche delle leghe di alluminio
08:31 Caratteristiche di SHAPE-THIN ed iter progettuale

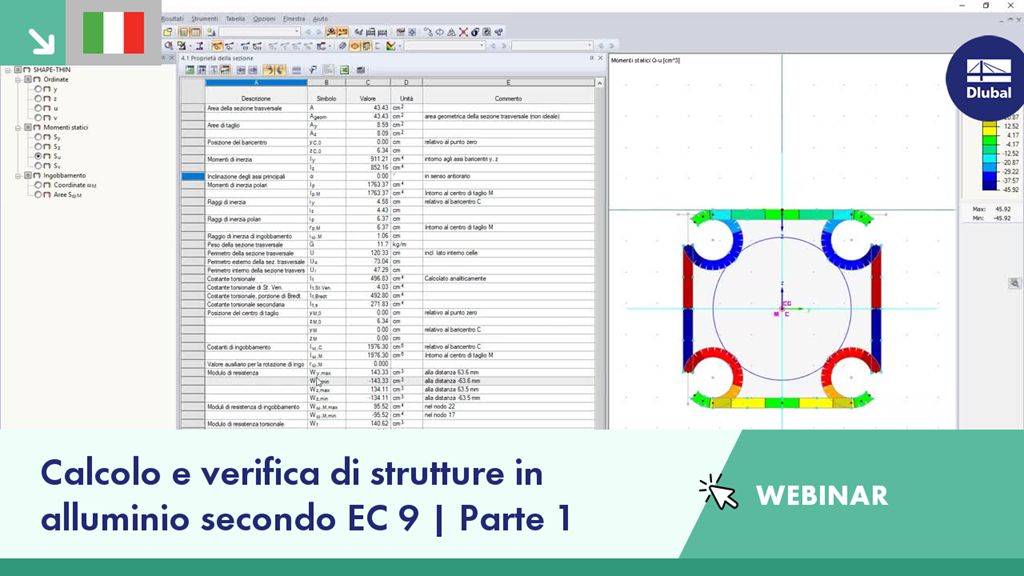

11:36 Creazione di un profilo in parete sottile in SHAPE-THIN
24:59 Modellazione geometrica di un capannone in alluminio
29:55 Definizione delle sezioni trasversali
34:26 Definizione dei casi di carico e generazione automatica delle combinazioni di carico
47:00 Conclusioni
Corso di formazione online
Corso di formazione online
Corso di formazione online
EN 1993-1-3
EN 1999-1-1
DIN 18800-2
EN 1993-1-1
EN 1999-1-1
Tutti i risultati possono essere facilmente valutati numericamente e graficamente o persino visualizzati in visualizzazione. Gli strumenti di selezione consentono di esaminare i risultati in dettaglio.
La relazione di calcolo corrisponde agli elevati standard di RFEM e rstab/rstab-9/che-cosa-e-rstab RSTAB. Le modifiche vengono aggiornate automaticamente.
SHAPE-THIN calcola tutte le proprietà necessarie della sezione, inclusi le forze interne ultime plastiche Le aree sovrapposte vengono considerate in modo realistico. Per sezioni costituite da materiali differenti, SHAPE‑THIN determina le proprietà efficaci della sezione in funzione del materiale di riferimento.
Oltre all'analisi elastica delle tensioni, è possibile eseguire l'analisi plastica che include l'interazione delle forze interne per qualsiasi tipo di sezione. L'analisi plastica dell'interazione viene effettuata con il metodo Simplex. È possibile scegliere i criteri di snervamento di Tresca o di Von Mises.
SHAPE-THIN esegue una classificazione della sezione secondo EN 1993-1-1 e EN 1999-1-1. Per le sezioni in acciaio di classe 4, il programma determina larghezze effettive per pannelli irrigiditi o non irrigiditi secondo EN 1993-1-1 e EN 1993-1-5. Per le sezioni in alluminio della sezione di classe 4, il programma calcola spessori effettivi secondo EN 1999-1-1.
Opzionalmente, SHAPE‑THIN verifica i valori limite (c/t) con i metodi di progetto el‑el, el‑pl o pl‑pl conformi alla normativa DIN 18800. Le zone (c/t) degli elementi connessi nella stessa direzione vengono automaticamente riconosciute.
SHAPE-THIN contiene un'ampia libreria di profili laminati e parametrici. Possono essere composti o integrati con nuovi elementi. È possibile modellare una sezione composta da diversi materiali.
Gli strumenti grafici e le funzioni consentono la modellazione di forme di sezioni complesse nel solito modo comune per i programmi CAD. L'input grafico offre la possibilità di impostare elementi puntuali, saldature d'angolo, archi, sezioni rettangolari e circolari parametrizzate, ellissi, archi ellittici, parabole, iperboli, spline e NURBS. In alternativa, è possibile importare un file DXF ed utilizzarlo come base di modellazione È anche possibile utilizzare le linee guida per la modellazione.
Inoltre, l’input parametrico consente di definire i dati del modello e dei carichi in modo che dipendano da determinate variabili.
Gli elementi possono essere divisi o collegati graficamente agli altri oggetti. SHAPE‑THIN divide automaticamente gli elementi e consente il flusso di taglio ininterrotto introducendo elementi fittizi. Per i quali è possibile definire uno spessore specifico per controllare il trasferimento del taglio.
