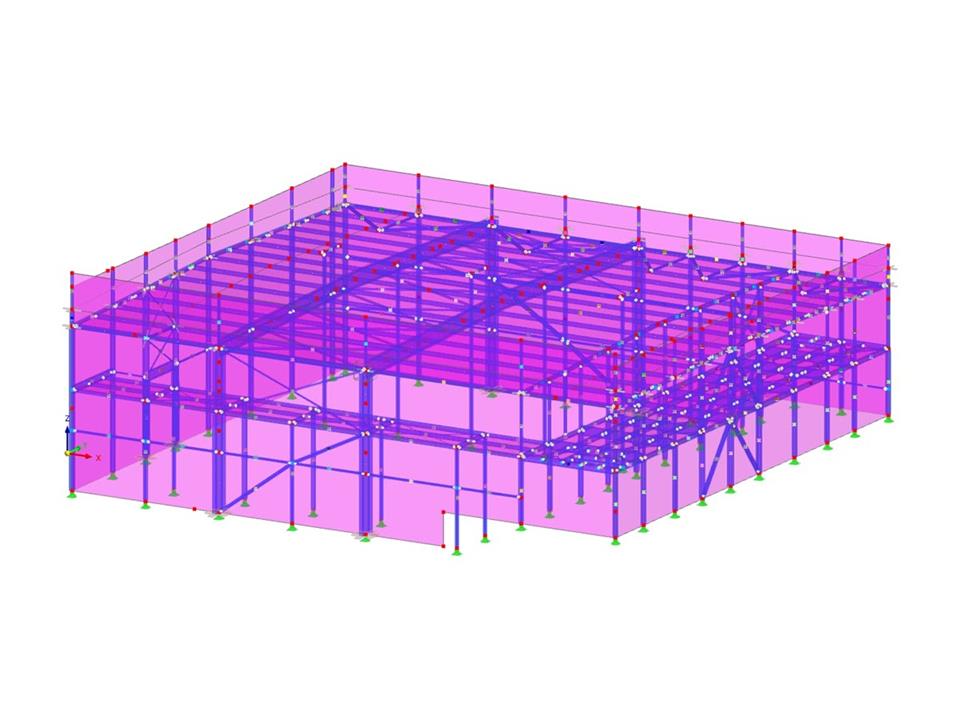

Modello di ampliamento dell'officina industriale
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 458 |
Numero di linee | 651 |
Numero di aste | 527 |
Numero di superfici | 22 |
Numero di solidi | 0 |
Numero di casi di carico | 13 |
Nr. di combinazioni di carico | 179 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 132,907 t |
Dimensioni (metriche) | 44.410 x 15.960 x 38.660 m |
Dimensioni (imperiali) | 145.7 x 52.36 x 126.84 feet |
