La funzione, nota anche come spostamento, consente di calcolare i coefficienti di carico critici oltre un valore iniziale definito dall'utente. La determinazione dei coefficienti di carico critico viene solitamente eseguita dal più piccolo al più grande coefficiente di carico critico.

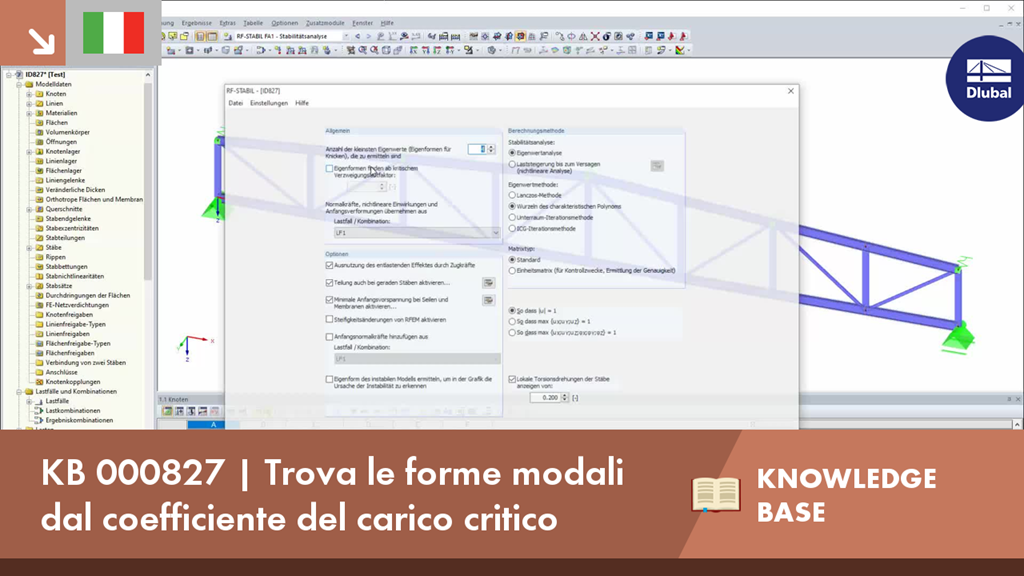

KB 000827 | Trova le forme modali dal coefficiente del carico critico
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
Rispetto ai moduli aggiuntivi RF-/STABILITY (RFEM 5) e RSBUCK (RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Stabilità delle strutture per RFEM 6 / RSTAB 9:
- Attivazione come proprietà di un caso di carico o di una combinazione di carico
- Attivazione automatizzata del calcolo di stabilità tramite creazione guidate di combinazioni per diverse situazioni di carico in un solo passaggio
- Aumento incrementale del carico con criteri di terminazione definiti dall'utente
- Modifica della normalizzazione della forma modale senza ricalcolo
- Tabelle dei risultati con opzione di filtro
- Calcolo di modelli costituiti da aste, gusci ed elementi solidi
- Analisi di stabilità non-lineare
- Possibilità di considerare le forze assiali della precompressione iniziale
- Quattro solutori di equazione che facilitano il calcolo di numerose strutture
- Considerazione facoltativa delle variazioni di rigidezza in RFEM/RSTAB
- Determinazione del modo di stabilità maggiore del coefficiente di incremento del carico definito dall'utente (Shift method)
- Determinazione facoltativa delle forme modali di modelli instabili (per identificare la causa dell'instabilità)
- Visualizzazione delle deformate critiche
- Base per determinare l'imperfezione
Utilizzando l'estensione del modulo integrato RF-/STEEL Warping Torsion, il progetto secondo la guida Steel Design Guide 9 può essere eseguito in RF-/STEEL AISC.
Il calcolo viene eseguito con 7 gradi di libertà secondo la teoria della torsione di ingobbamento e consente una verifica di stabilità realistica, inclusa la considerazione della torsione.
