Данная функция, также известная как «перемещение», позволяет рассчитывать коэффициенты критической нагрузки на основе пользовательского начального значения. Определение коэффициентов критической нагрузки обычно выполняется от наименьшего до наибольшего коэффициента критической нагрузки.

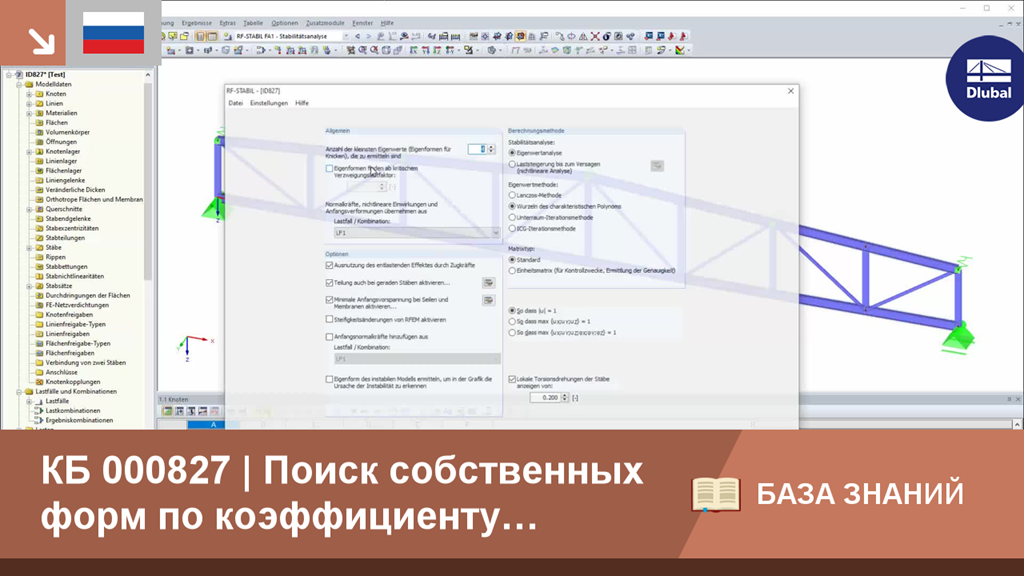

КБ 000827 | Поиск собственных форм по коэффициенту критической нагрузки
В предыдущей статье Потеря устойчивости плоской формы изгиба в деревянных конструкциях | Примеры 1 на простых примерах был пояснен практический порядок определения критического изгибающего момента Mcrit или критического изгибающего напряжения σcrit при боковом выпучивании изогнутой балки.
В нашей статье критический изгибающий момент будет найден с учетом упругого основания при наличии связи жесткости.Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
По сравнению с аддоном RF-STABILITY (RFEM 5) и RSBUCK ( RSTAB 8), в RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
- Расчет моделей, состоящих из стержней, оболочек и тел
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM/RSTAB
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
Благодаря расширению RF-/STEEL Warping Torsion можно в модуле RF-/STEEL AISC проводить также расчеты в соответствии с Расчетным руководством № 9.
Сам расчет выполняется с 7 степенями свободы согласно теории кручения с депланацией, что позволяет провести реалистичный расчет на устойчивость, включая учет кручения.
