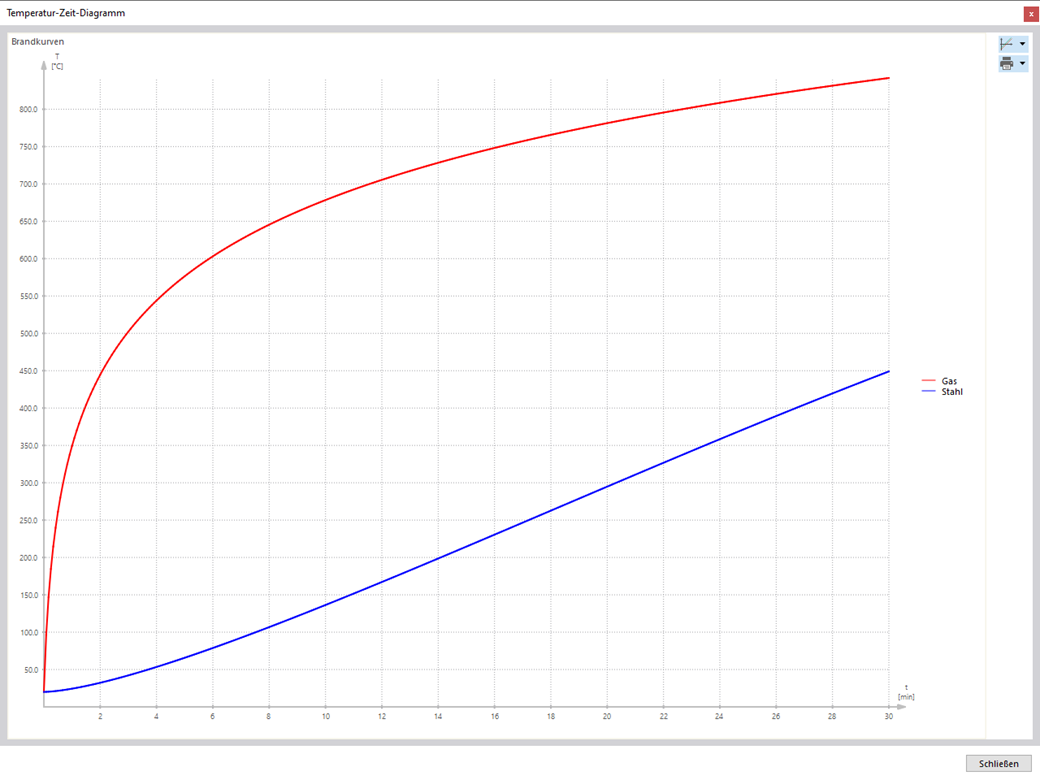

La temperatura del componente determinante al momento dell'analisi può essere determinata automaticamente per il progetto della resistenza al fuoco utilizzando l'input. In questo caso, è possibile seguire in dettaglio la curva di temperatura in funzione del tempovisualizzando il diagramma temperatura-tempo.
Verifica delle strutture di acciaio | Risultati del diagramma temperatura-tempo per la temperatura del gas e dell'acciaio
