Domanda
Ho modellato due nodi su una superficie in RFEM. I risultati non mostrano lo spostamento in questi due nodi. Come posso ottenerlo?
Risposta:

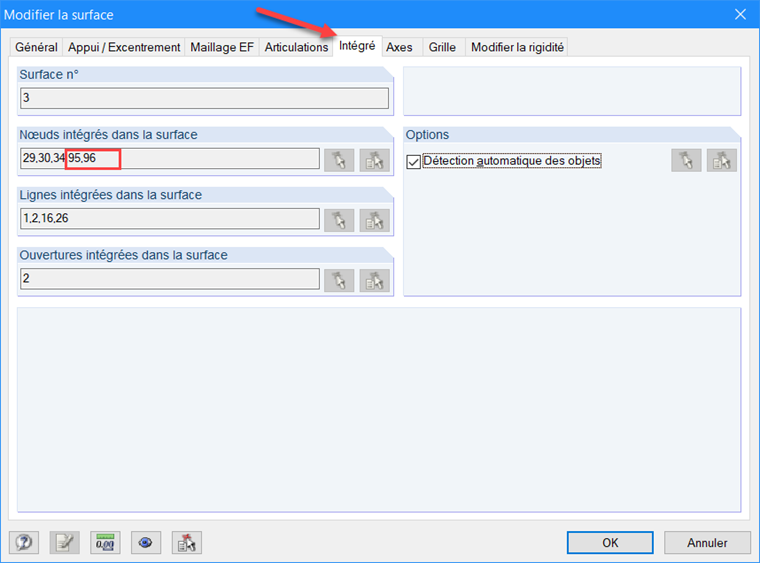

Dopo aver creato i due nodi, di cui si desidera visualizzare lo spostamento, è necessario assicurarsi che appartengano alla superficie.
Se questi due nodi non sono collegati ad una linea, è necessario integrarli nella mesh da considerare nel calcolo con gli elementi finiti.
Per integrare questi oggetti che non sono utilizzati nella mesh, fare clic sul menu Calcola → Impostazioni mesh EF , che apre la finestra di dialogo Mesh EF. In questa finestra di dialogo, selezionare la casella di controllo Integra gli oggetti non utilizzati nelle superfici.

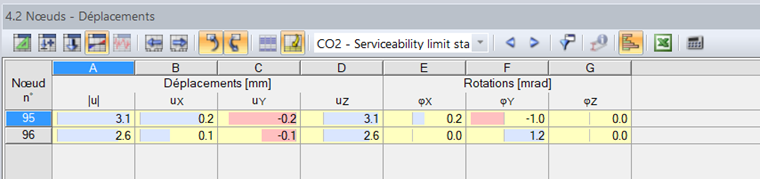

Dopo il calcolo, è possibile vedere lo spostamento di questi nodi nella Tabella 4.2 Nodi - Spostamenti.
