Pytanie
W programie RFEM zamodelowałem dwa węzły na powierzchni. Wyniki nie pokazują przemieszczenia w tych dwóch węzłach. Jak mogę to uzyskać?
Odpowiedź:

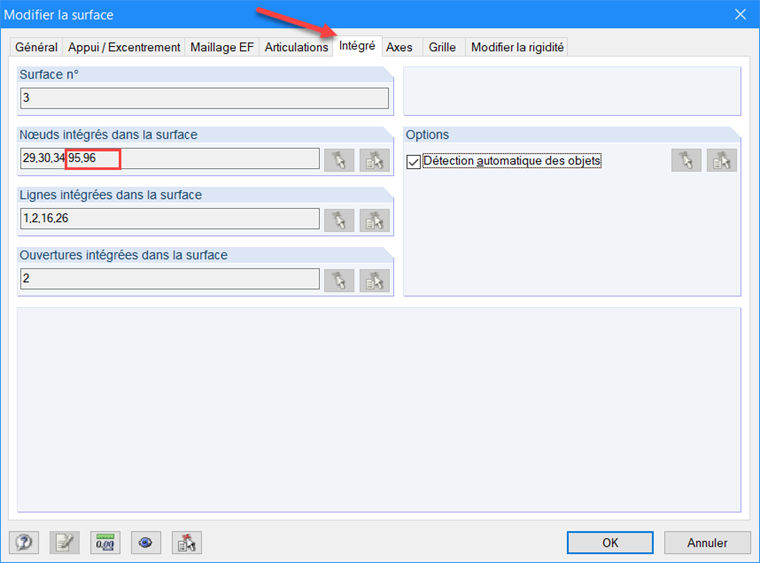

Po utworzeniu dwóch węzłów, dla których chcesz wyświetlić przemieszczenie, należy upewnić się, że należą one do powierzchni.
Jeżeli te dwa węzły nie są połączone linią, konieczne jest ich zintegrowanie w siatce, która zostanie uwzględniona w obliczeniach z elementami skończonymi.

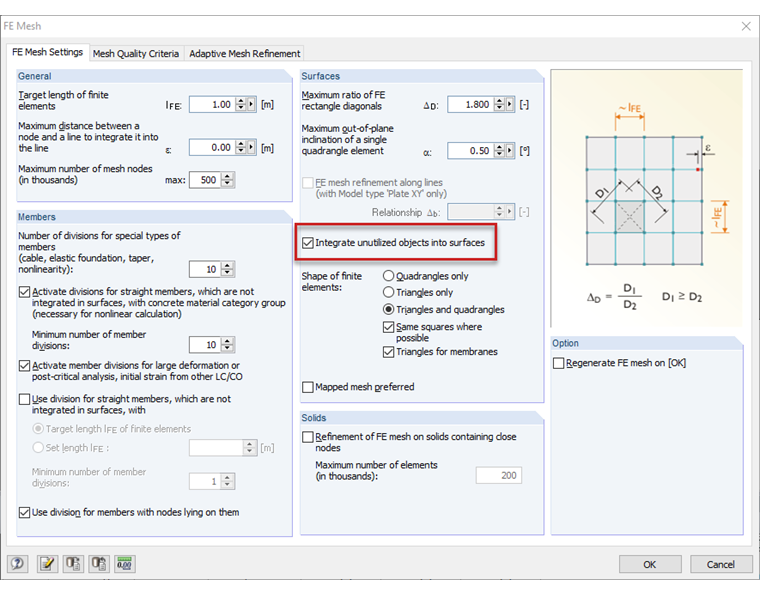

Aby zintegrować te obiekty, które nie są używane w siatce, należy kliknąć menu Obliczenia → Ustawienia siatki ES , co powoduje otwarcie okna dialogowego Siatka ES. W tym oknie dialogowym należy zaznaczyć pole wyboru Zintegruj niewykorzystane obiekty w powierzchnie.

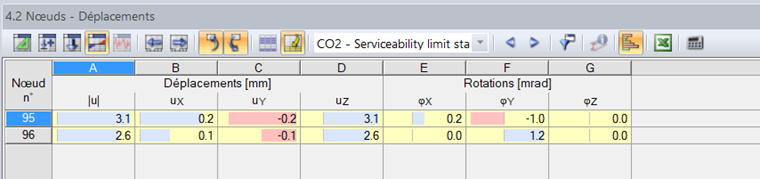

Po zakończeniu obliczeń przemieszczenie tych węzłów można zobaczyć w Tabeli 4.2 Węzły - Przemieszczenia.
Czy mają Państwo jakieś pytania?
