- Crea ed esporta la sezione trasversale in cadwork.

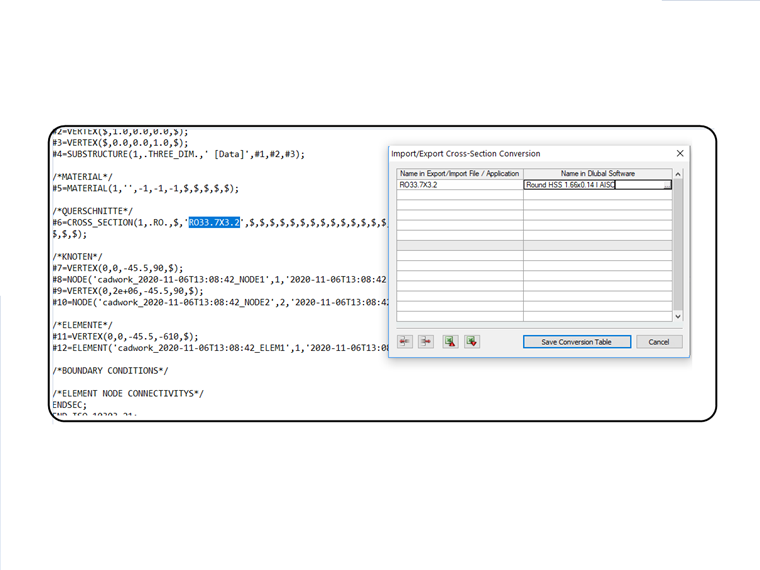

- Aprire il file .stp con l'editore e verificare quale descrizione viene utilizzata per la sezione trasversale.
- Immettere questa descrizione nella tabella di conversione di RFEM.
Domanda
Sto cercando di importare un modello da cadwork. Sfortunatamente, non riesco a trasferire correttamente le sezioni trasversali da cadwork a RFEM. Hai qualche consiglio?
