- Utwórz i wyeksportuj przekrój w cadwork.

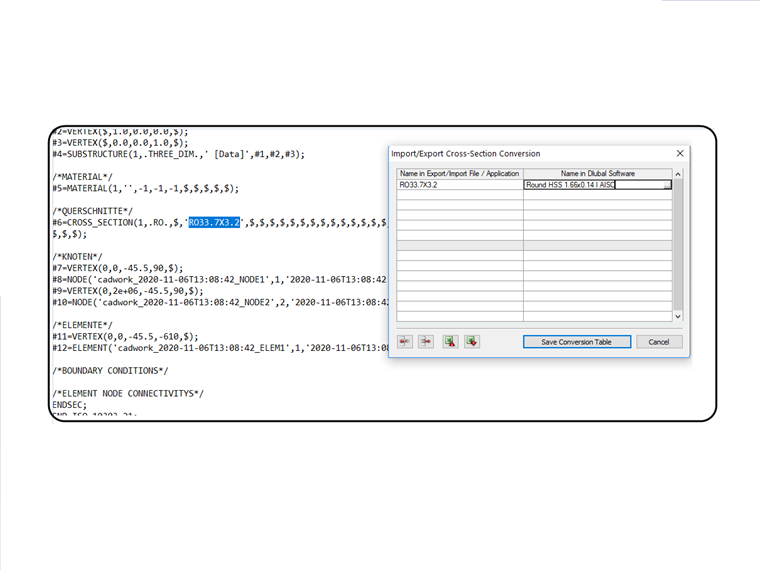

- Otworzyć plik .stp za pomocą edytora i sprawdzić, który opis jest używany dla przekroju.
- Ten opis należy wprowadzić do tabeli konwersji programu RFEM.
Pytanie
Próbuję zaimportować model z cadworka. Niestety nie mogę poprawnie przenieść przekrojów z cadwork do programu RFEM. Czy macie Państwo wskazówkę?
