Domanda
Come posso creare una sezione curva o ad arco?
Risposta:

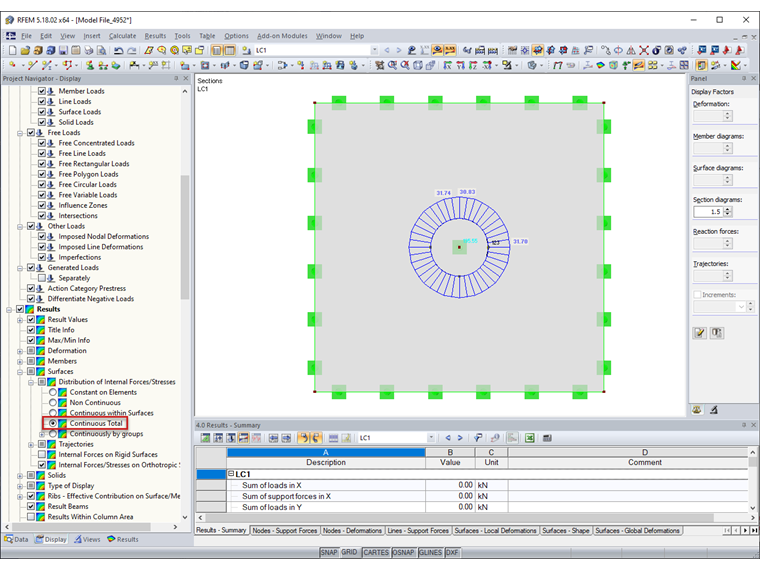

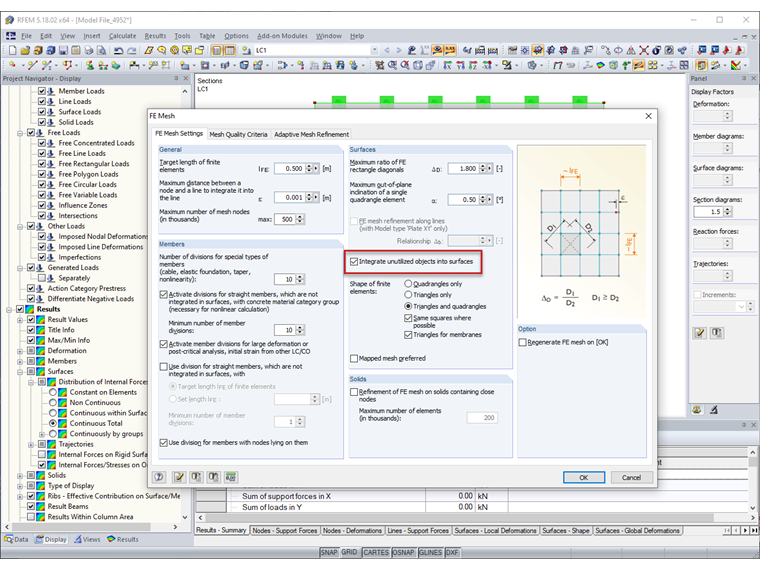

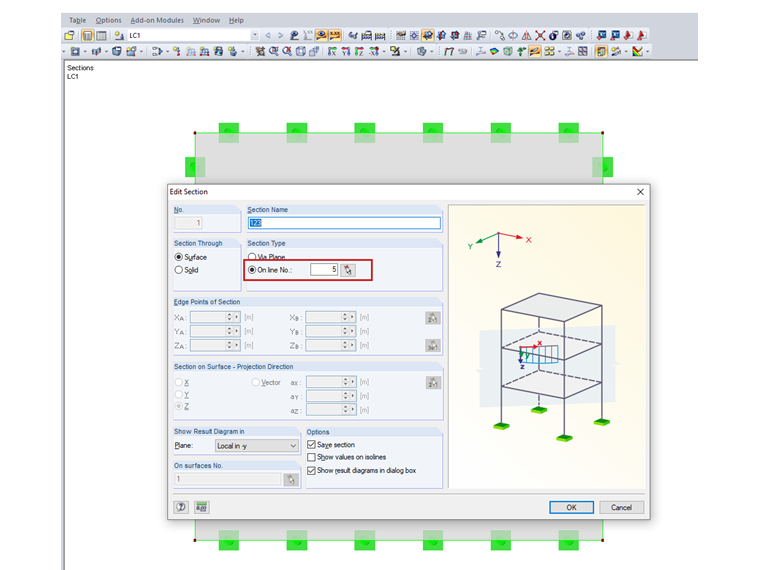

Per questo, è prima necessario creare una linea della forma desiderata nella superficie nella posizione in cui deve essere creata la sezione. La sezione può quindi essere disposta su questa linea (vedere l'immagine 01). Se nessun elemento con una rigidezza è collegato a questa linea e non viene applicato alcun carico, è necessario prima informare il generatore di mesh che questa linea deve ancora essere meshata (vedere la Figura 02). Dopo il calcolo, si possono vedere i risultati.Se vengono visualizzati due diagrammi dei risultati, è perché il risultato viene visualizzato da entrambi i lati della linea. In questo caso, è possibile impostare il livellamento delle forze interne su "Totale continuo". Quindi, questi vengono smussati sulle linee e rimane solo un diagramma dei risultati.
