Risposta:

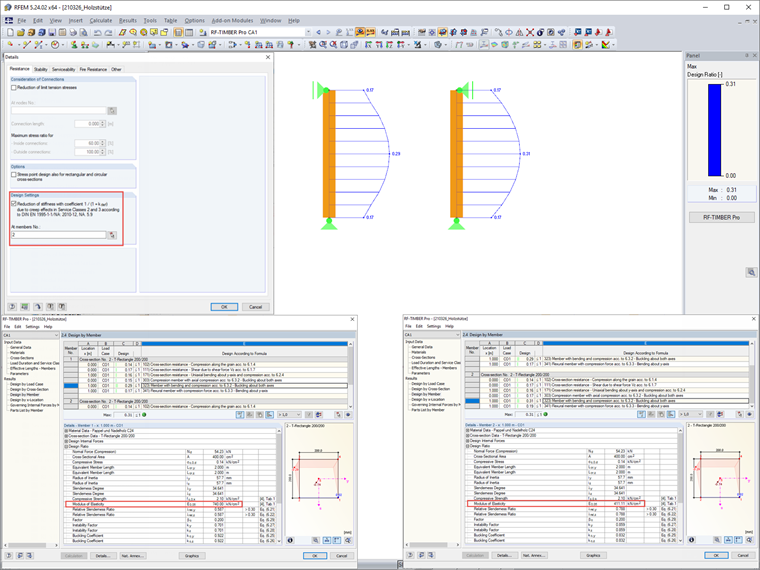

Sì, è possibile attivarlo nei dettagli di TIMBER Pro , se necessario (manuale p. 39).
Questa rigidezza ridotta è considerata secondo il metodo dell'asta equivalente nell'analisi di instabilità.
Domanda
Posso considerare una riduzione della rigidezza secondo il regolamento tedesco NCI NA.5.9 in TIMBER Pro?
