Odpověď:

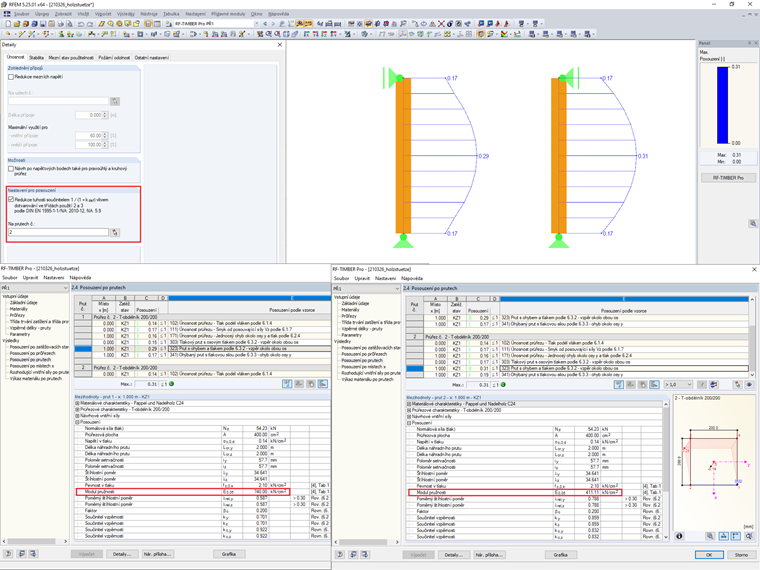

Ano, v případě potřeby je možné provést aktivaci v detailech programu TIMBER Pro (manuál str. 39).
Tato redukovaná tuhost se zohlední při posouzení na vzpěr pomocí metody náhradního prutu.
Dotaz
Mohu v programu TIMBER Pro zohlednit redukci tuhosti podle německého předpisu NCI NA.5.9?
