Tuttavia, una delle superfici di contatto può avere oggetti integrati aggiuntivi. In questo caso, deve essere definita come Superficie A. Quindi, non è necessario che la superficie B includa tutti gli oggetti integrati della superficie A.
La mesh EF non può essere generata se questa regola di modellazione non è considerata. In tal caso, il programma visualizza il messaggio di errore "I numeri degli oggetti integrati nelle superfici di contatto non corrispondono".

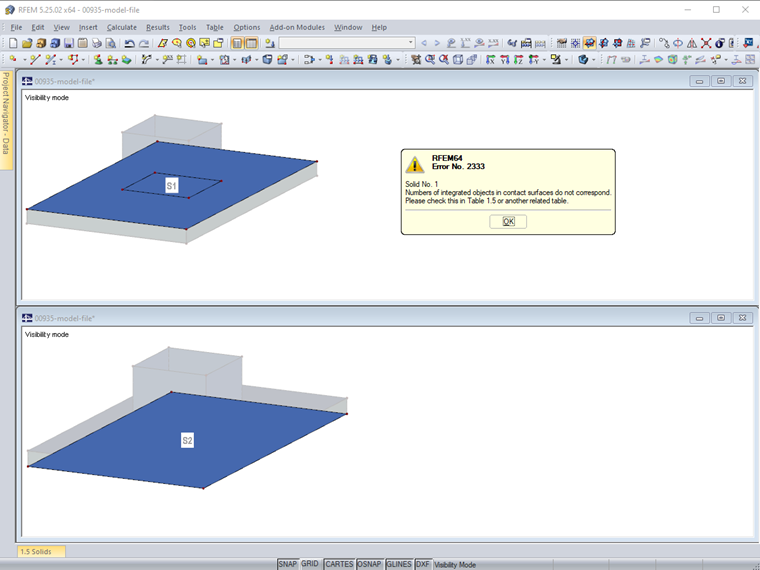

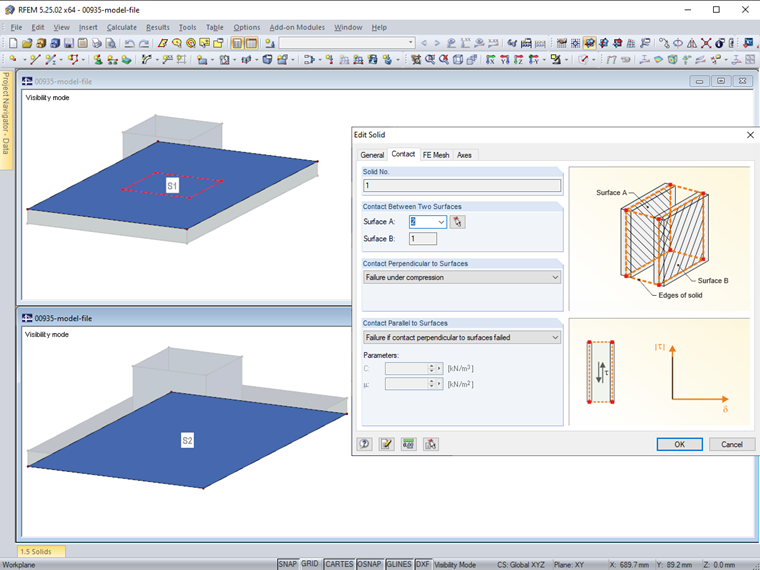

Il solido di contatto mostrato nell'immagine 1 ha le superfici di contatto F1 e F2. La superficie di contatto F1 contiene i nodi e le linee contrassegnate in rosso nell'immagine 1, che non sono incluse nella superficie di contatto F2. Quando la superficie di contatto F2 è definita come superficie di contatto A, viene visualizzato il messaggio di errore mostrato nell'immagine 2.

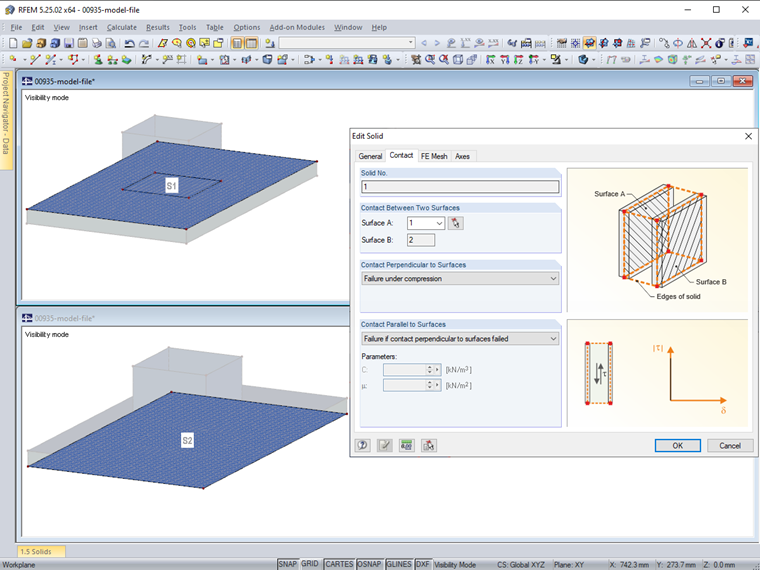

La mesh EF può essere generata se la superficie di contatto F1 è definita come superficie di contatto A (Figura 3).

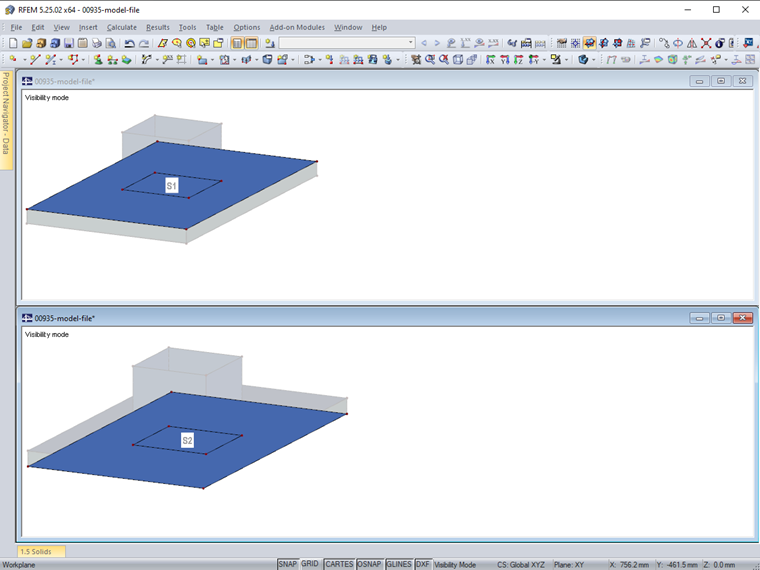

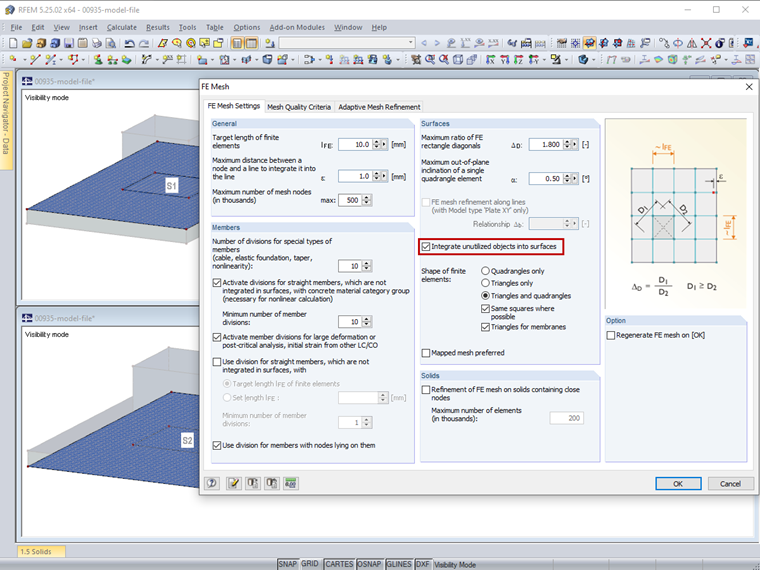

In alternativa, tutti gli oggetti integrati aggiuntivi della superficie di contatto F1 possono essere copiati nella superficie di contatto 2 in modo che entrambe le superfici di contatto contengano gli stessi oggetti integrati (Figura 4). Nelle impostazioni della mesh EF, la casella di controllo "Integra gli oggetti non utilizzati nelle superfici" deve essere spuntata per una generazione corretta della mesh EF (Figura 5).
