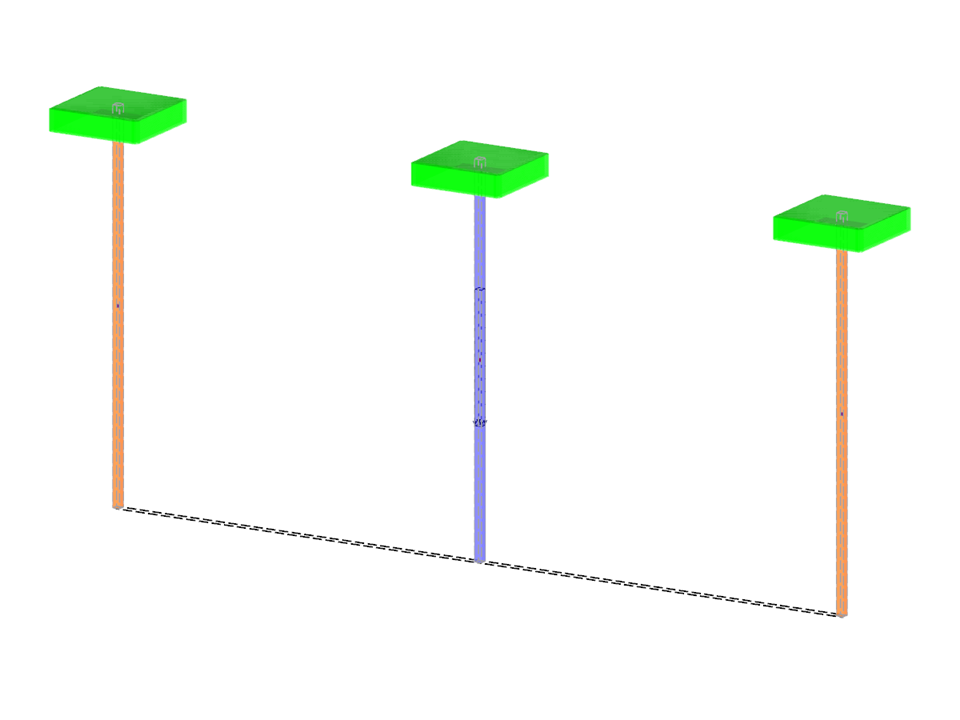

Una struttura reticolare è costituita da tre aste - una in acciaio e due in rame unite da un'asta rigida. La struttura è caricata da una forza concentrata e da una differenza di temperatura. Trascurando il peso proprio, determinare l'inflessione totale della struttura.
Esempio di verifica 000076 | 4
Numero di nodi | 24 |
Numero di linee | 40 |
Numero di aste | 10 |
Numero di superfici | 18 |
Numero di solidi | 3 |
Numero di casi di carico | 1 |
Peso totale | 0,001 t |
Dimensioni (metriche) | 1.010 x 0.010 x 0.500 m |
Dimensioni (imperiali) | 3.31 x 0.03 x 1.64 feet |
Versione del programma | 5.10.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
