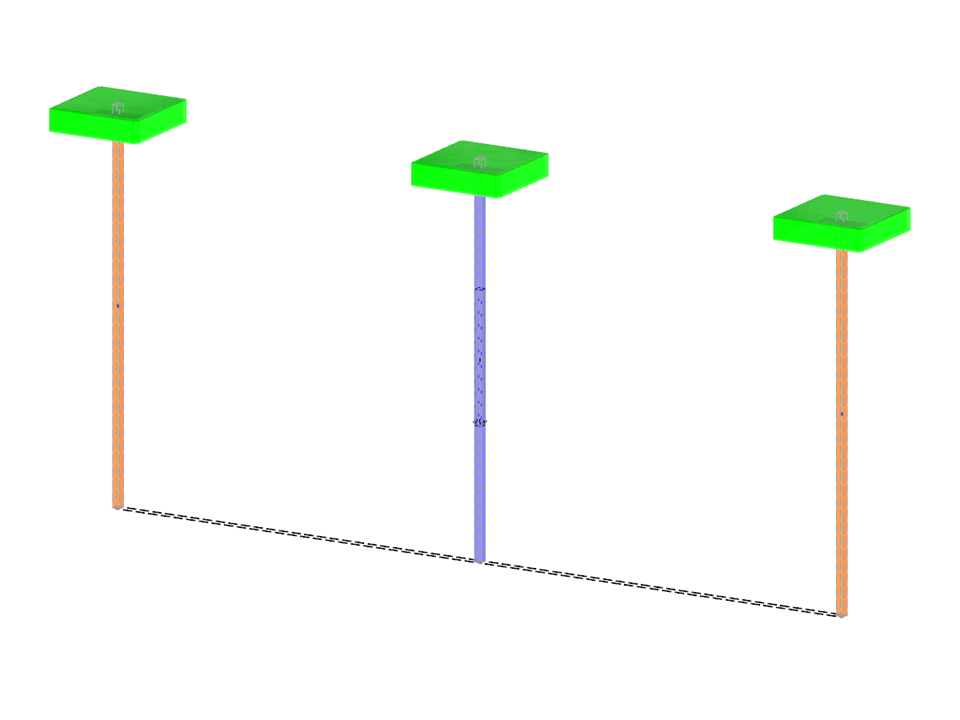

Конструкция фермы состоит из трех стержней - одного стального и двух медных, соединенных жестким стержнем. Конструкция загружена сосредоточенной силой и перепадом температур. Пренебрегая собственным весом, определите общий прогиб конструкции.
Контрольный пример 000076 | 4
Количество узлов | 24 |
Количество линий | 40 |
Количество стержней | 10 |
Количество поверхностей | 18 |
Количество тел | 3 |
Количество загружений | 1 |
Общий вес | 0,001 t |
Размеры (метрические) | 1,010 x 0,010 x 0,500 m |
Размеры (имперские) | 3.31 x 0.03 x 1.64 feet |
Версия программы | 5.10.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
