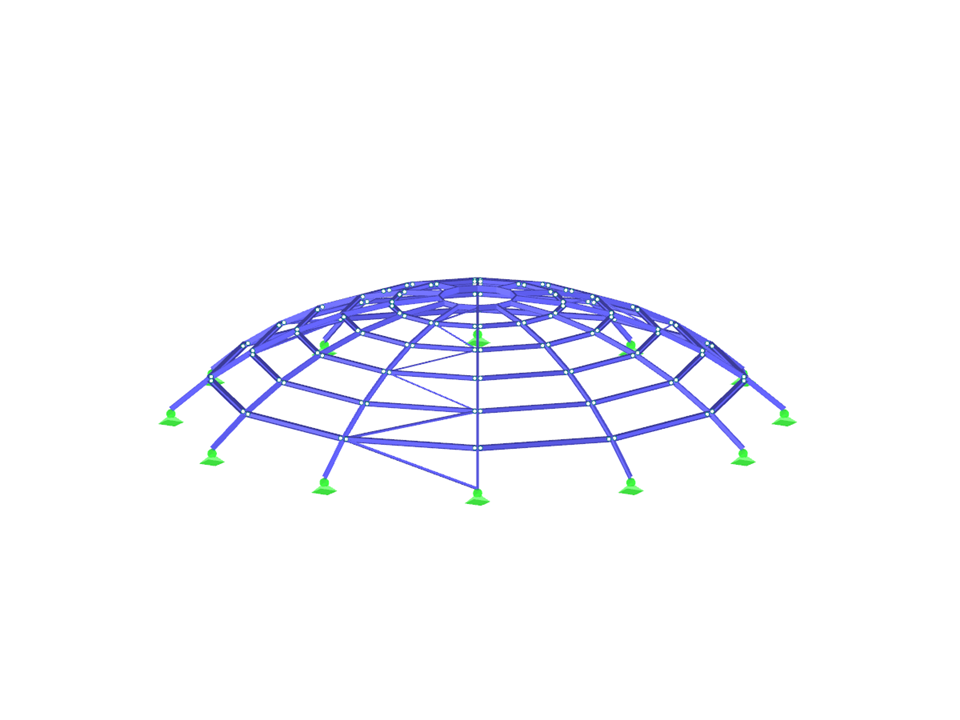

Deformazioni di una cupola di vetro in RFEM
| Numero di nodi | 84 |
| Numero di linee | 162 |
| Numero di aste | 162 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,787 t |
| Dimensioni (metriche) | 16.000 x 3.000 x 16.000 m |
| Dimensioni (imperiali) | 52.49 x 9.84 x 52.49 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
