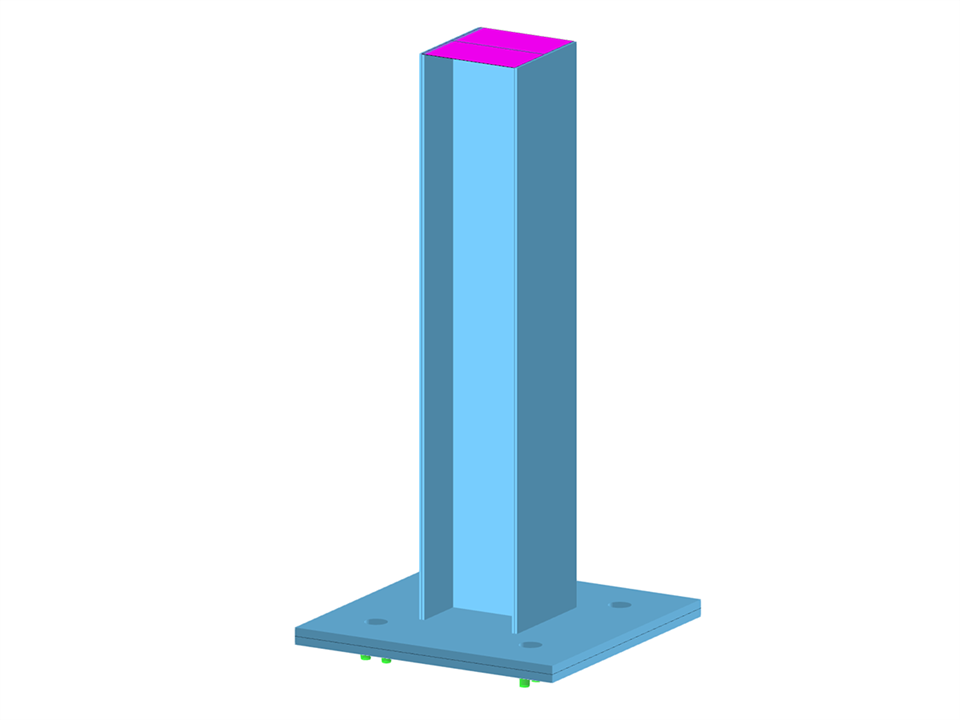

Piastra di base della colonna
Numero di nodi | 26 |
Numero di linee | 29 |
Numero di aste | 0 |
Numero di superfici | 7 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,098 t |
Dimensioni (metriche) | 0,500 x 1,000 x 0,500 m |
Dimensioni (imperiali) | 1.64 x 3.28 x 1.64 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
