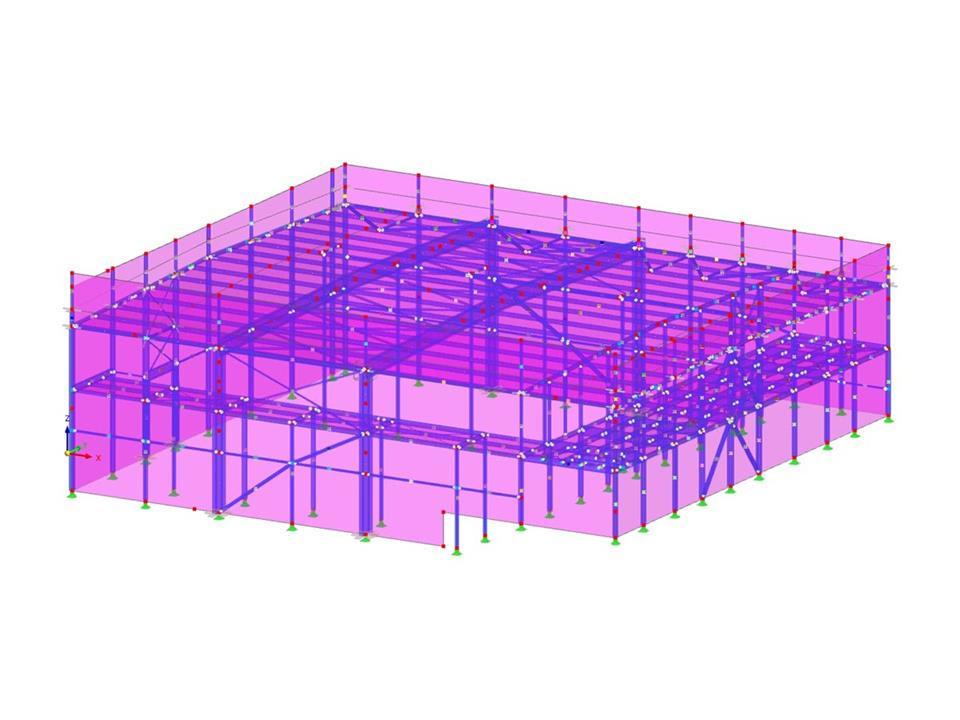

Model rozbudowy warsztatu przemysłowego
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 458 |
Liczba linii | 651 |
Liczba prętów | 527 |
Liczba powierzchni | 22 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 13 |
Ilość KO | 179 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 132,907 t |
Wymiary (metryczne) | 44,410 x 15,960 x 38,660 m |
Wymiary (imperialne) | 145.7 x 52.36 x 126.84 feet |
Rozszerzenie Steel Design umożliwia wymiarowanie elementów stalowych na wypadek pożaru przy użyciu prostych metod z Eurokodu 3. Temperatura elementu w chwili wykrycia może być określana automatycznie na podstawie krzywych temperatura-czas określonych w normie. Oprócz uwzględnienia okładzin przeciwpożarowych można również wziąć pod uwagę korzystne właściwości cynkowania ogniowego.
Obliczenia przekrojów zgodnie z Eurokodem 3 opierają się na klasyfikacji projektowanego przekroju według klas określonych w normie. Klasyfikacja przekrojów jest ważna, ponieważ określa granice nośności i nośności obrotowej na skutek wyboczenia lokalnego części przekroju.
Stal ma słabe właściwości termiczne pod względem ognioodporności. The thermal expansion for increasing temperature is very high compared to that of other building materials, and might result in effects that were not present in the design at normal temperature due to restraint in the component. As temperature increases, steel ductility increases, whereas its strength decreases. Since steel loses 50% of its strength at temperature of 600 °C, it is important to protect components against fire effects. In the case of protected steel components, the fire resistance duration can be increased due to the improved heating behavior.
Sprawdzenie stateczności dla wymiarowania prętów zastępczych zgodnie z EN 1993-1-1, AISC 360, CSA S16 i innymi normami międzynarodowymi wymaga uwzględnienia długości obliczeniowej (tj. efektywnej długości prętów). W programie RFEM 6 długość efektywną można określić ręcznie, przypisując podpory węzłowe i współczynniki długości efektywnej lub, z drugiej strony, poprzez import z analizy stateczności. Obie opcje zostaną przedstawione w tym artykule poprzez określenie efektywnej długości słupa obramowanego na rysunku 1.
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
