| Ingegneria strutturale | FCP Fritsch, Chiari & Partner ZT GmbH Zivilingenieure für Bauwesen Vienna, Austria www.fcp.at/en |

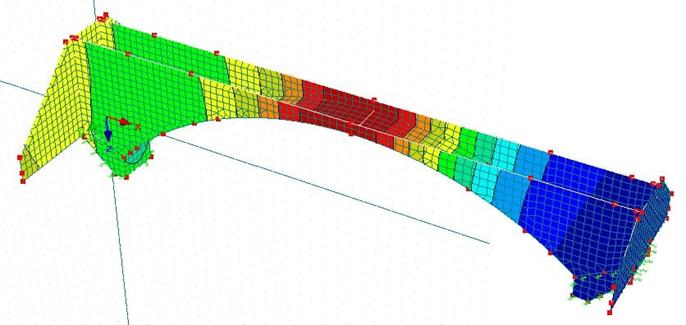

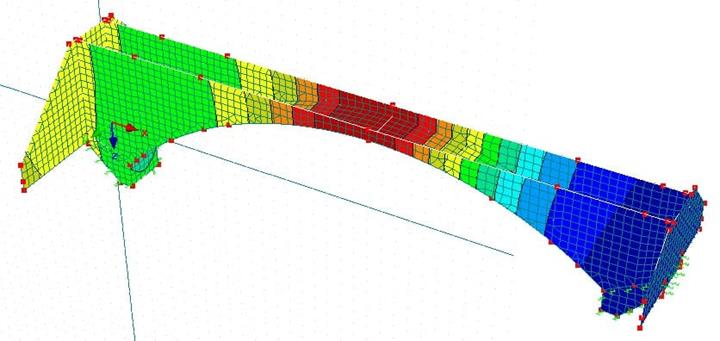

Ponte in calcestruzzo armato
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Caratteristiche del prodotto
Durata: 00:00:22 min
Durata: 00:00:42 min
Knowledge Base
Durata: 00:00:30 min
Durata: 00:55:53 min
Durata: 00:58:31 min
Caratteristiche del prodotto
Durata: 00:00:45 min
Il calcolo di strutture complesse mediante il software di analisi degli elementi finiti viene generalmente eseguito sull'intero modello. Tuttavia, la costruzione di tali strutture è un processo eseguito in più fasi in cui lo stato finale dell'edificio è raggiunto combinando le parti strutturali separate. Per evitare errori nel calcolo dei modelli completi, è necessario considerare l'influenza del processo di costruzione. In RFEM 6, questo è possibile utilizzando l'add-on Construction Stages Analysis (CSA).
Le attività quotidiane nella progettazione di strutture in cemento armato includono anche la progettazione di elementi compressi sottoposti a flessione biassiale. Il seguente articolo descrive i diversi metodi descritti nel Capitolo 5.8.9, EN 1992-1-1, che può essere utilizzato per progettare elementi compressi con eccentricità di carico biassiale mediante il metodo della curvatura nominale secondo 5.8.8.
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Diese Federsteifigkeiten können in das RFEM-Modell exportiert und für weiterführende Analysen genutzt werden.
Lo stato attuale dello sviluppo del software di analisi agli elementi finiti e della tecnologia informatica consente il calcolo di strutture più complesse. Sempre più frequentemente, i calcoli EF vengono eseguiti sull'intero modello. In questo contesto, possono apparire alcuni problemi pratici di costruzione. Uno di questi problemi è la considerazione di un processo di costruzione nel modello.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Perché la mappa eHORA dell'Austria mostra carichi da neve diversi dallo strumento geo-zone?
Come posso visualizzare la deformazione nella fase di costruzione attuale e in relazione al sistema iniziale in RF‑STAGES?
È possibile definire i carichi superficiali ortotropi in RFEM? Vorrei sottoporre una superficie a diversi carichi di temperatura da una direzione.
Il calcolo del mio modello risulta in tensioni irrealisticamente elevate in molte posizioni. Quale potrebbe essere la ragione di questo?
È anche possibile inserire la temperatura per una superficie nel piano XZ utilizzando l'altezza (variabile in Z)?
Dlubal Software fornisce qualche soluzione per la costruzione di ponti composti, o forse anche esempi di verifica o oggetti di riferimento?
