| Estática y construcción | Fritsch + Chiari Zivilingenieure für Bauwesen Diesterweggasse 1/6 A-1140 Viena Teléfono: Tel. 1 8946021 |

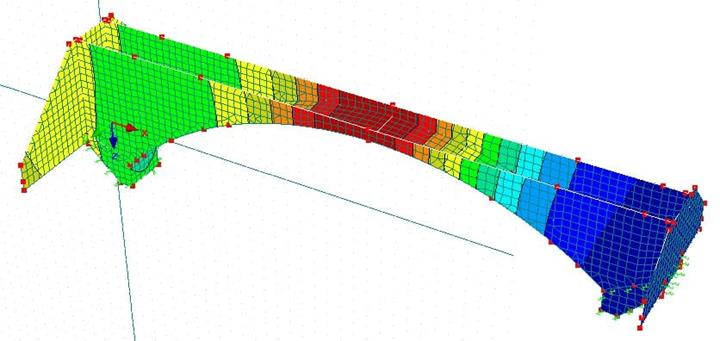

Puente de hormigón armado (Austria)
Característica del producto
Duración: 00:00:22 min
Preguntas frecuentes (FAQ)
Duración: 00:00:38 min
Duración: 00:00:42 min
Duración: 00:00:27 min
Preguntas frecuentes (FAQ)
Duración: 00:00:59 min
Base de datos de conocimientos
Duración: 00:00:30 min
Duración: 00:55:53 min
Duración: 00:58:31 min
Característica del producto
Duración: 00:00:45 min
El cálculo de estructuras complejas por medio de un software de análisis de elementos finitos se realiza generalmente en todo el modelo. Sin embargo, la construcción de tales estructuras es un proceso que se lleva a cabo en múltiples etapas donde el estado final del edificio se logra combinando las partes estructurales separadas. Para evitar errores en el cálculo de los modelos generales, se debe considerar la influencia del proceso de construcción. En RFEM 6, esto es posible utilizando el complemento Análisis de etapas de construcción (CSA).
Las tareas diarias en el cálculo de hormigón armado también incluyen el cálculo de elementos de compresión sometidos a flexión biaxial. El siguiente artículo describe los métodos diferentes según el capítulo 5.8.9, EN 1992-1-1, los cuales se pueden usar para calcular elementos de compresión con excentricidades de carga biaxiales por medio del método basado en curvatura nominal según 5.8.8.
Mit RF-FUND Pro können optional Setzungen der Einzelfundamente und daraus resultierende Federsteifigkeiten der Knotenlager ermittelt werden. Estas rigideces elásticas se pueden exportar al modelo de RFEM y se pueden utilizar para análisis posteriores.
El estado actual de desarrollo del software de análisis de elementos finitos y la tecnología informática permiten el cálculo de estructuras más complejas. Cada vez con más frecuencia, los cálculos de EF se realizan en todo el modelo. En este contexto, pueden aparecer ciertos problemas prácticos de construcción. Uno de estos problemas es la consideración de un proceso de construcción en el modelo.
En el complemento Cálculo de hormigón, tiene la opción de definir una armadura de punzonamiento existente orientada verticalmente. Esto se tiene en cuenta en el cálculo de la resistencia a punzonamiento.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
¿Por qué el mapa eHORA de Austria muestra diferentes cargas de nieve que la herramienta de zona geográfica?
¿Cómo puedo mostrar la deformación en la fase de construcción actual y en relación con el sistema inicial en RF-STAGES?
¿Es posible definir cargas superficiales ortótropas en RFEM? Me gustaría someter una superficie a diferentes cargas de temperatura por una dirección.
El cálculo de mi modelo da como resultado tensiones excesivamente altas en muchas ubicaciones. ¿Cuál puede ser el motivo?
¿También es posible introducir la temperatura para una superficie en el plano XZ utilizando la altura (variable en Z)?
¿Dlubal Software ofrece alguna solución para la construcción de puentes mixtos, o quizás también ejemplos de verificación u objetos de referencia?
