Il modello è stato calcolato secondo l'analisi a grandi spostamenti.
| Ingegneria strutturale | Dlubal Software GmbH Via Laura Bassi Veratti 40137 Bologna, Italia Tel .: +39 051 9525 443 |

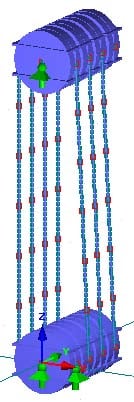

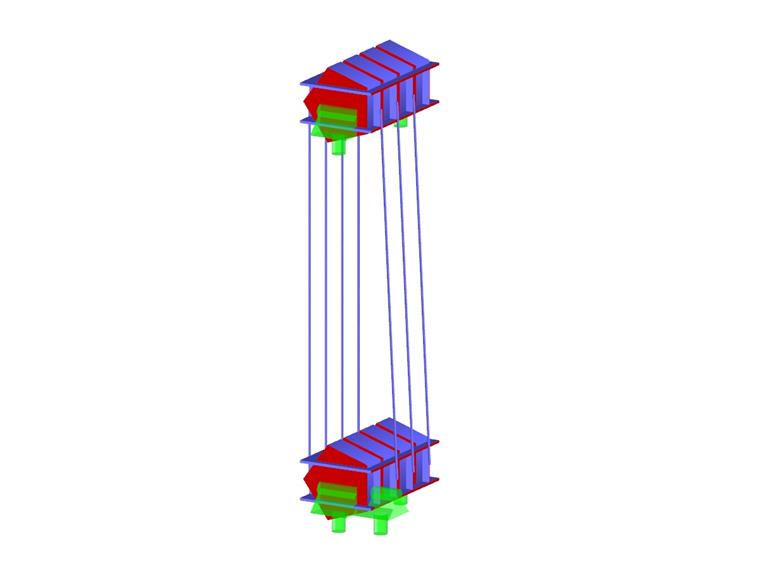

Puleggia con funi
La puleggia è stata generata e analizzata entro 15 minuti durante una presentazione su CeBIT 2002 su richiesta del cliente.
Specifiche del progetto
Puleggia con funi
Dati modello
Numero di nodi
75
Numero di aste
80
Numero di casi di carico
1
Peso totale
4,678 t
Dimensioni (metriche)
1.040 x 1.580 x 3.630 m
Dimensioni (imperiali)
3.41 x 5.18 x 11.91 feet
Versione del programma
6.02.09
