W maju 2015 roku został oficjalnie otwarty projekt artystyczny "Solhjul" (w języku angielskim: Koło słoneczne), zaprojektowany przez artystę Bo Karberga. Ok. Koło o wysokości 11 m znajduje się na środku wysepki ronda w Give w Danii. Teraz jest nowym symbolem miasta.
Schmidt Nielsen ApS
Biuro inżynierskie FRI
Odense, Dania

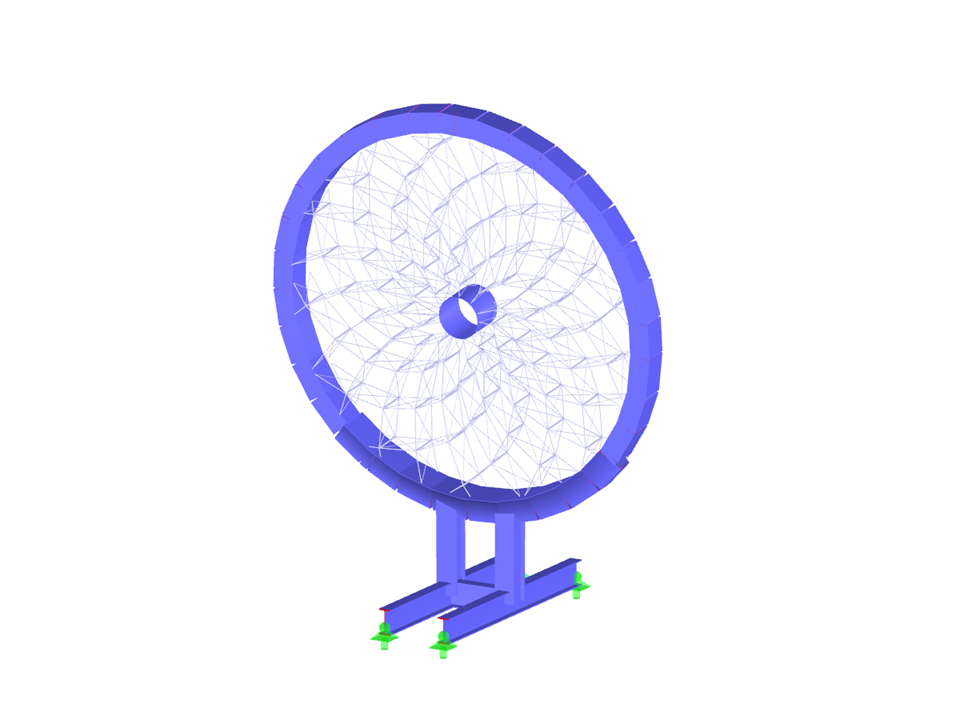

Model 3D (© Schmidt Nielsen)
Projekt artystyczny
| Liczba węzłów | 387 |
| Liczba linii | 974 |
| Liczba prętów | 965 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 74 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 12,521 t |
| Wymiarowanie | 9,279 x 6,313 x 11,557 m |
| Wersja programu | 5.21.00 |
