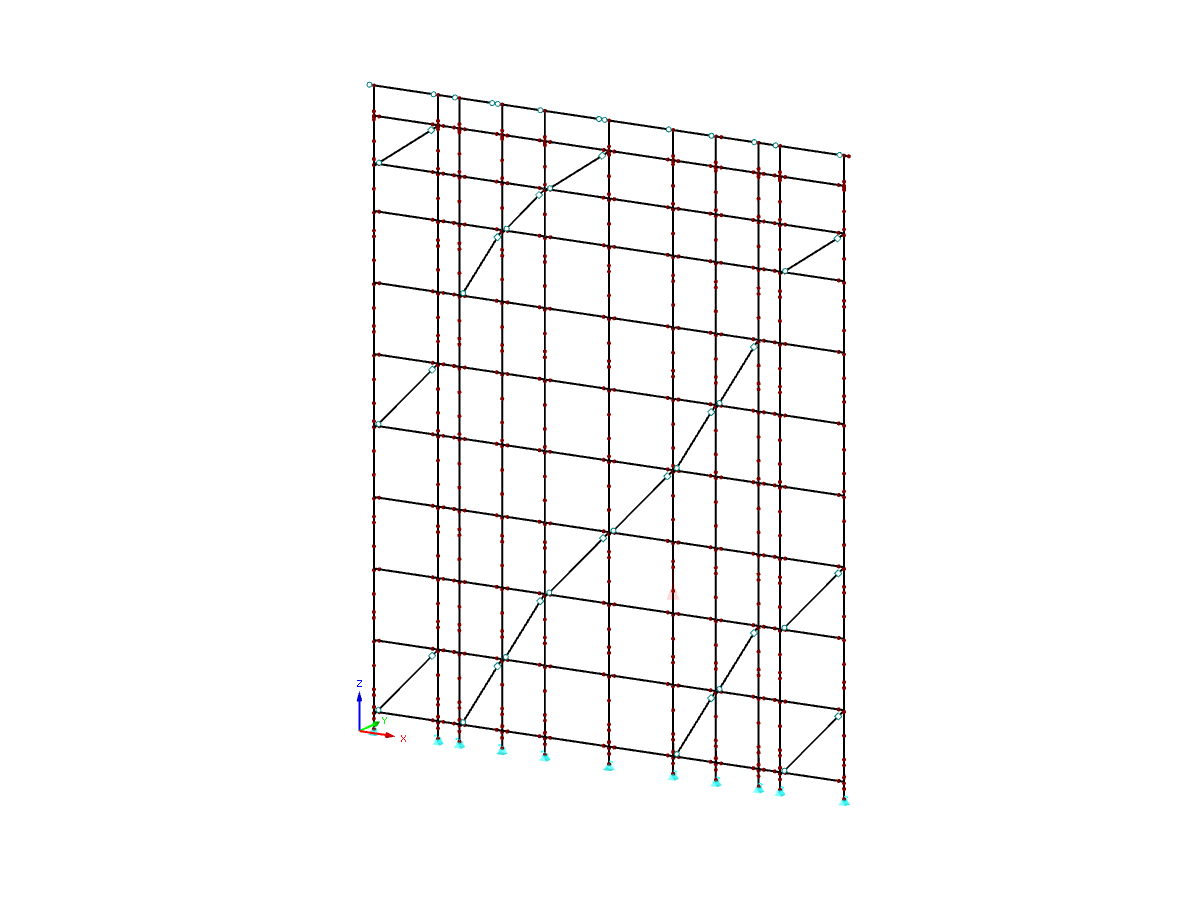

Rusztowanie aluminiowe
| Liczba węzłów | 248 |
| Liczba linii | 331 |
| Liczba prętów | 319 |
| Liczba powierzchni | 6 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 21 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 0,064 t |
| Wymiarowanie | 3,332 x 6,102 x 2,599 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Baza informacji
Projekt klienta
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Dlubal_KohlA.png?mw=350&hash=4b2cf4b62f519e4b3c6df0532a85433ea358e54d)
Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.
Nieliniowości przegubów prętowych "Rusztowanie - N phiy/phiz" oraz "Wykres rusztowania" umożliwiają mechaniczną symulację połączenia rur z wewnętrznym czopem między dwoma elementami prętowymi.
W modelu równoważnym, moment zginający jest przenoszony przez nadmiernie ściskaną rurę, a po zablokowaniu, również dodatkowo przez wewnętrzny profil, w zależności od stanu naprężeń ściskających na końcu pręta.
