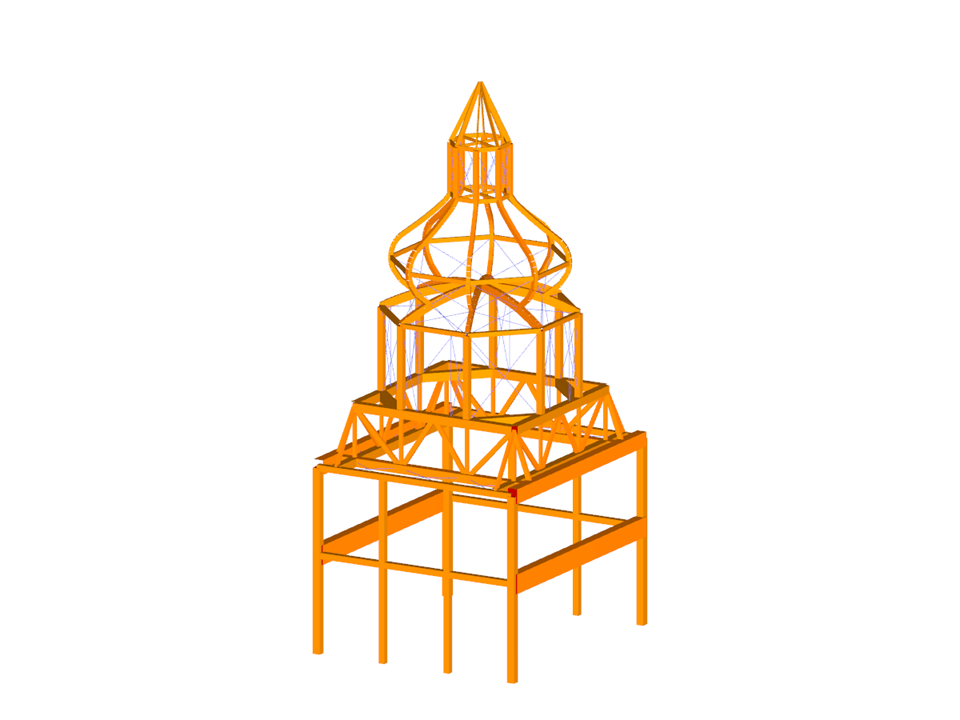

Drewniana kopuła
| Liczba węzłów | 336 |
| Liczba prętów | 554 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 6 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 8,148 t |
| Wymiary (metryczne) | 7,206 x 8,222 x 17,471 m |
| Wymiary (imperialne) | 23.64 x 26.98 x 57.32 feet |
| Wersja programu | 8.12.01 |
Funkcja produktu
.png?mw=350&hash=75a8bdf1eab97d748ee76e122f09dba59d8deead)
.JPG?mw=350&hash=d57486d45e0440dd9a6be9be91368a3e4f42f4b9)
.JPG?mw=350&hash=df48834f2d658081d5f412d698c4da41b73309b9)
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
„Płyta belkowa“ oferuje następujące korzyści:
- Możliwa jest okładzina jedno- i dwustronna
- Automatyczne obliczanie połączenia półsztywnego
- Blacha poszycia
- Okładzina zszywana
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako pokrycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
