Model wykorzystany w

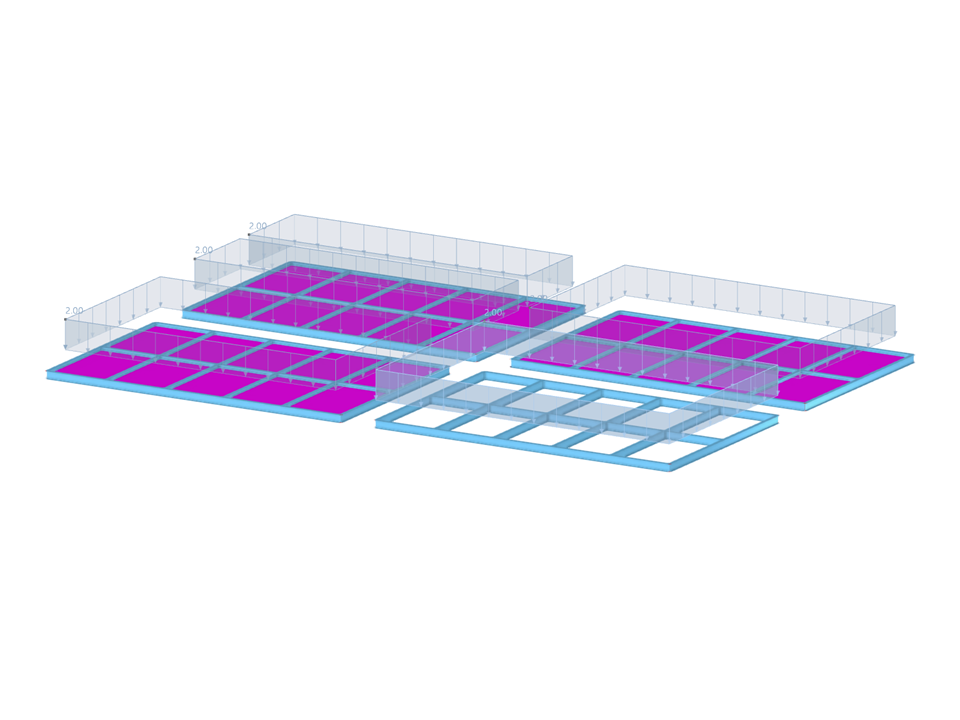

Kraty dźwigarowe z powierzchniami przenoszenia obciążeń
Liczba węzłów | 72 |
Liczba linii | 119 |
Liczba prętów | 108 |
Liczba powierzchni | 4 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 14,444 t |
Wymiary (metryczne) | 26,500 x 0,000 x 18,000 m |
Wymiary (imperialne) | 86.94 x 0 x 59.06 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
