Parametryzacja geometrii rury o zmiennym przekroju modelowanej jako powierzchnia. Powierzchniowe zagęszczenie siatki elementów skończonych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

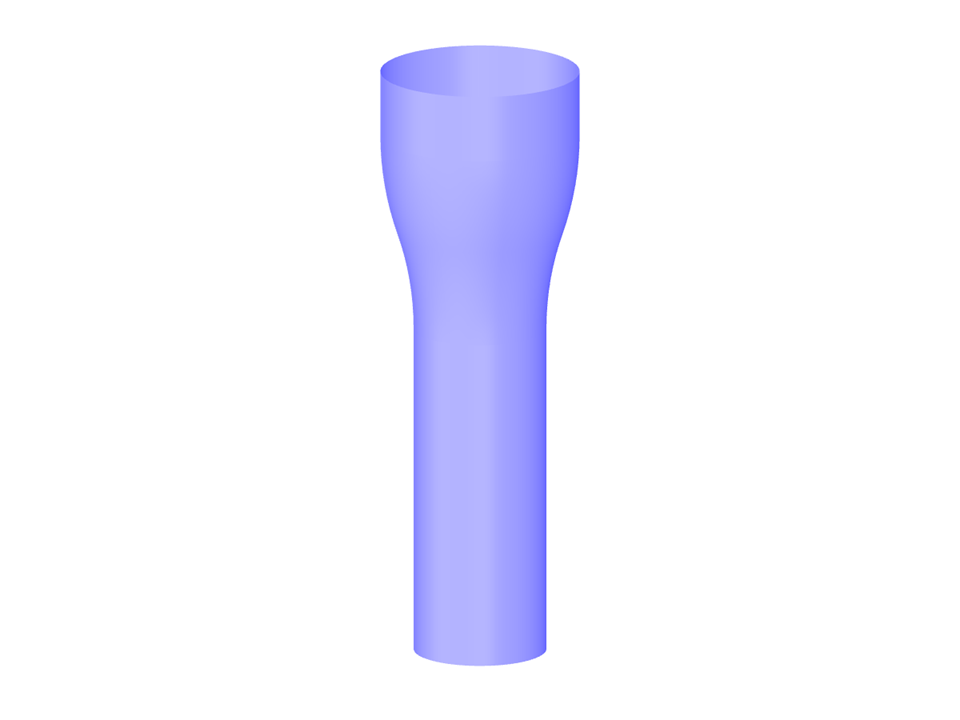

Rura o zmiennym przekroju
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 28 |
Liczba linii | 24 |
Liczba powierzchni | 8 |
Ciężar całkowity | 0,000 t |
Wymiary (metryczne) | 0,085 x 0,085 x 0,205 m |
Wymiary (imperialne) | 0.28 x 0.28 x 0.67 feet |
Wersja programu | 5.29.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
