Instrukcja online programu RFEM | Powierzchnie

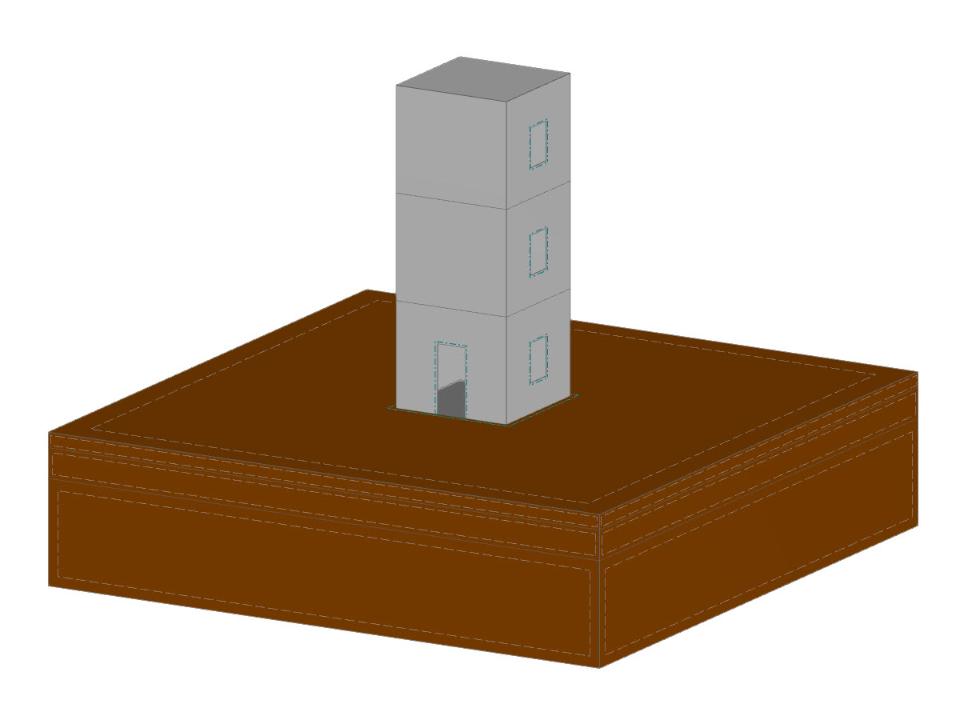

Pobierz model budynku z piwnicą i masywem gruntowym i otwórz go w programie RFEM 6 opartym na MES.
Ten model jest używany ranoInterakcja konstrukcji z podłożem za pomocą masywu gruntowegow dniu 5 września 2023 r.Piwnica i masyw gruntowy
| Liczba węzłów | 72 |
| Liczba linii | 112 |
| Liczba prętów | 0 |
| Liczba powierzchni | 43 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3163,960 t |
| Wymiarowanie | 20,000 x 15,500 x 20,000 m |
