Odpowiedź:

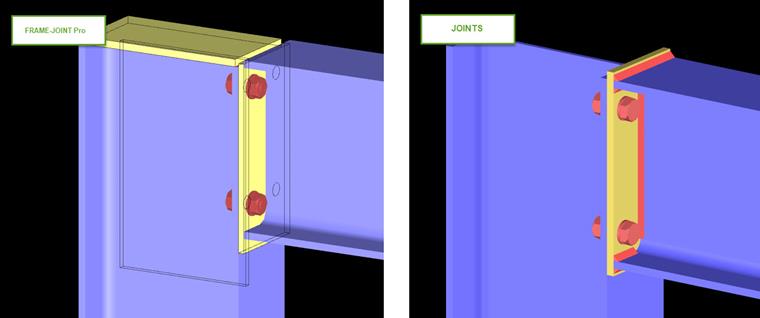

Wymiarowanie sztywnego połączenia tego typu bez elementu usztywniającego środnika lub blachy czołowej jest możliwe tylko za pomocą modułu dodatkowego JOINTS Steel - Rigid. Przykład można znaleźć w sekcji Do pobrania poniżej.
Pytanie
W jaki sposób mogę usunąć element usztywniający środnik lub blachę końcową do obliczeń połączeń w module dodatkowym FRAME-JOINT Pro?
