Jak mogę szybko zamodelować komin za pomocą pierścieni wzmacniających i usztywnień?
Jak mogę szybko zamodelować komin za pomocą pierścieni wzmacniających i usztywnień?
Odpowiedź:

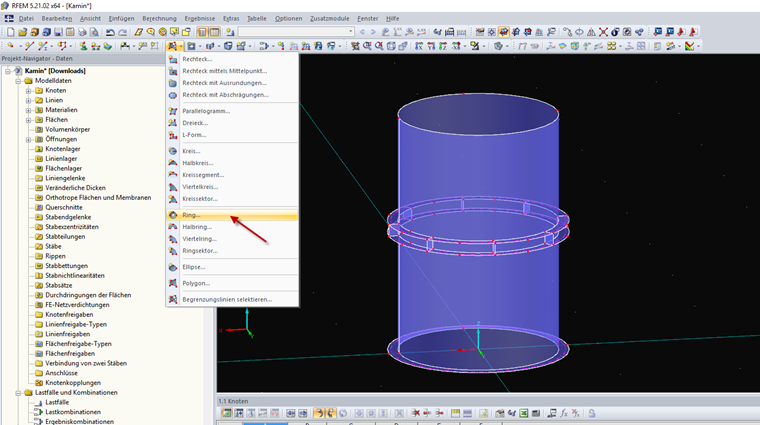

W programie RFEM najłatwiejszym sposobem jest użycie funkcji "Powierzchnie płaszczyzny" → "Pierścień". Pozwala to na bardzo szybkie i łatwe zamodelowanie pierścieni wzmacniających. Następnie można wyciągnąć wewnętrzną linię w powierzchnię, komin jest już wygenerowany. Teraz istniejąca powierzchnia pierścieniowa jest kopiowana w górę, a odpowiednie elementy usztywniające są zamodelowane. Za pomocą polecenia „Obrócić” można rozmieścić żebra na obwodzie komina.Czy mają Państwo jakieś pytania?
