- Wymiarowanie prętów i zbiorów prętów dla ściskania, zginania, ścinania i oddziaływań złożonych
- Analiza stateczności dla wyboczenia i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Automatyczna klasyfikacja przekroju (klasa 1-4)
- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Szeroki wybór dostępnych przekrojów, takich jak np. dwuteowniki walcowane; ceowniki; teowniki; kątowniki; profile zamknięte prostokątne i okrągłe; pręty okrągłe; przekroje symetryczne i niesymetryczne, parametryczne przekroje dwuteowe, teowe, kątowniki; podwójne kątowniki
- Opcjonalny import długości wyboczeniowych z RF-STABILITY/RSBUCK
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, miejsc x lub przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
RF-STEEL SIA (en) | Funkcje
Czy mają Państwo jakieś pytania?
Długość: 00:01:35 min
Długość: 01:02:19 min
Długość: 01:02:00 min
Długość: 01:01:43 min
Długość: 00:00:00 min
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:32 min
Funkcja produktu
Długość: 00:00:53 min
Długość: 01:05:28 min
Warunki podparcia belki zginanej są decydujące dla jej nośności na zwichrzenie. Jeżeli, na przykład, belka jednoprzęsłowa jest utrzymywana z boku w środku przęsła, można zapobiec ugięciu pasa ściskanego i można wymusić dwufalową postać drgań własnych. Dzięki tej dodatkowej zmianie znacznie wzrasta moment krytyczny zwichrzenia. W modułach dodatkowych do wymiarowania prętów w oknie wprowadzania "Podpory pośrednie" można definiować różne typy podpór bocznych na pręcie.
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-16 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
- Wymiarowanie prętów i zbiorów prętów dla ściskania, zginania, ścinania i oddziaływań złożonych
- Analiza stateczności dla wyboczenia i zwichrzenia
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów wyboczeniowych dla ogólnych obciążeń i warunków podparcia za pomocą specjalnego programu MES (analizy wartości własnych) zintegrowanego w module
- Możliwość zastosowania oddzielnych podpór bocznych do belek
- Automatyczna klasyfikacja przekroju (klasa 1-4)
- Analiza deformacji (użytkowalność)
- Optymalizacja przekroju
- Szeroki wybór dostępnych przekrojów, takich jak np. dwuteowniki walcowane; ceowniki; teowniki; kątowniki; profile zamknięte prostokątne i okrągłe; pręty okrągłe; przekroje symetryczne i niesymetryczne, parametryczne przekroje dwuteowe, teowe, kątowniki; podwójne kątowniki
- Opcjonalny import długości wyboczeniowych z RF-STABILITY/RSBUCK
- Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
- Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, miejsc x lub przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
- Tabela wyników dla smukłości pręta i głównych sił wewnętrznych
- Wykaz części z parametrami masy i masy
Aby umożliwić analizę wyników, dostępne są przejrzyście ułożone tabele wyników. Pierwsza tabela przedstawia maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku, grupy i kombinacji obciążeń.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych. Graficzne przedstawienie wyników głównych kryteriów obliczeniowych w programie RFEM/RSTAB umożliwia szybki przegląd stopni wykorzystania poszczególnych elementów konstrukcyjnych.
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi SIA 263.
Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały dla SIA. Ponadto RFEM/RSTAB automatycznie tworzy odpowiednie kombinacje obciążeń zgodnie z SIA 260. Wszystkie kombinacje można jednak utworzyć również ręcznie w programie RFEM/RSTAB.

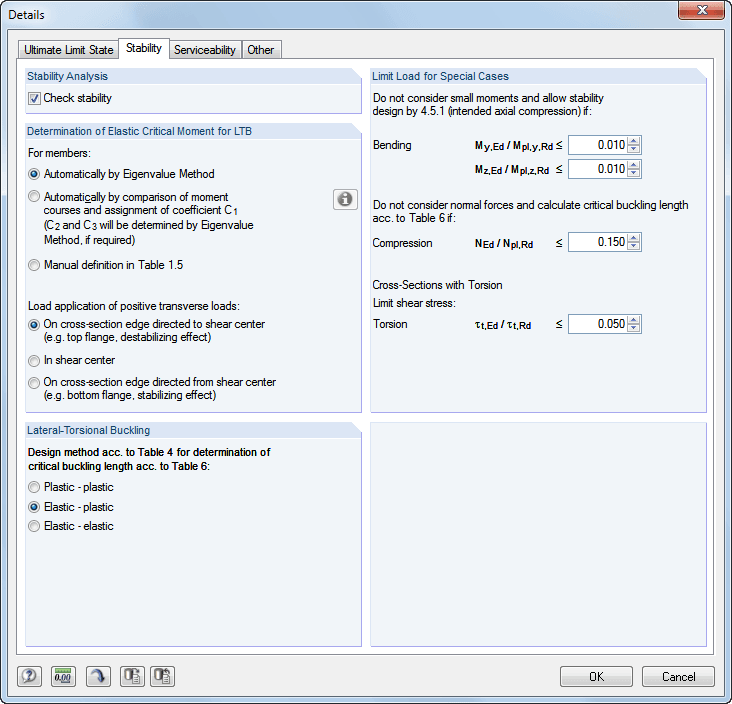

W module RF-/STEEL SIA wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników. W kolejnych krokach można dostosować wstępnie ustawione definicje bocznych podpór pośrednich i długości efektywnych.
W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
