Pergunta
O cálculo do meu modelo resulta em tensões irrealistas em muitos locais. Qual poderá ser a razão para isso?
Resposta:
As causas mais comuns estão listadas abaixo:

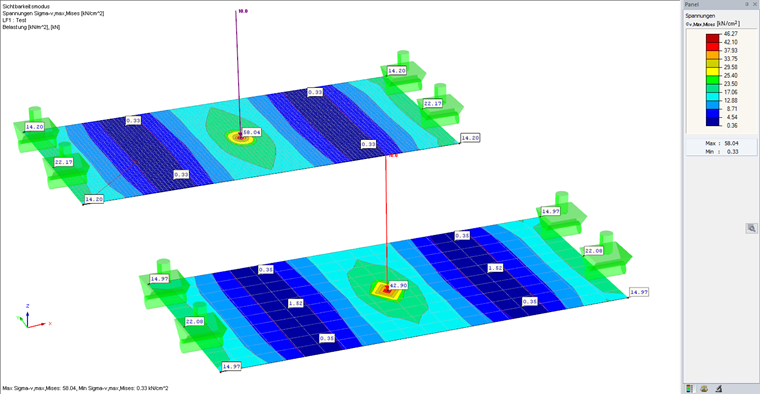

As singularidades ocorrem em áreas limitadas devido à concentração dos valores resultantes dependentes de tensão. Eles são condicionados pela metodologia MEF: Analisando de um ponto de vista teórico, a rigidez e/ou a solicitação concentram-se em tamanho infinito numa área infinitamente pequena. Portanto, as singularidades ocorrem especialmente em apoios pontuais, locais de aplicação de carga, cantos de reentrada ou na área de picos de rigidez.
Se o valor resultante do pico de tensão for maior e a área deste pico de tensão for menor no caso de uma malha de EF mais fina, é muito provável que ocorra a singularidade.
As recomendações para lidar com as localizações de singularidades estão incluídas nos seguintes artigos técnicos da nossa Base de Dados de Conhecimento, por exemplo:

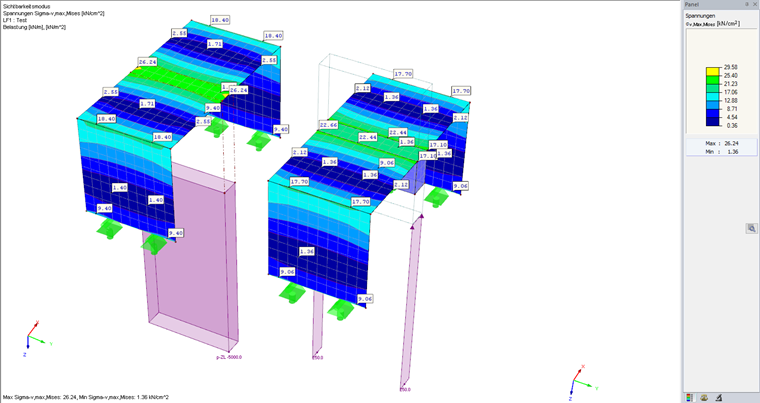

Os apoios rígidos (apoios infinitamente rígidos) são bastante irrealistas em muitos casos. Portanto, é recomendado exibir os apoios como apoios elásticos. Neste caso, a rigidez dos componentes estruturais adjacentes deve ser estimada de forma realista.
Para fins de verificação, é adequado o diagrama de deformação, possivelmente com uma pré -curvatura mais forte, assim como a representação dos resultados das reações de apoio ou tensões de contacto. Para uma melhor visão geral, as cargas mais simples possíveis devem ser utilizadas para a verificação.
Um erro na definição da direção, por exemplo, de cargas, articulações de barra ou libertações de linha e superfície, é frequentemente a causa do comportamento irrealista. Ao utilizar o sistema de coordenadas local ou rodado como sistema de referência, deve -se prestar atenção à definição correta. Por exemplo, as não linearidades definidas na direção oposta são típicas para os apoios que rompem devido a tração ou compressão.

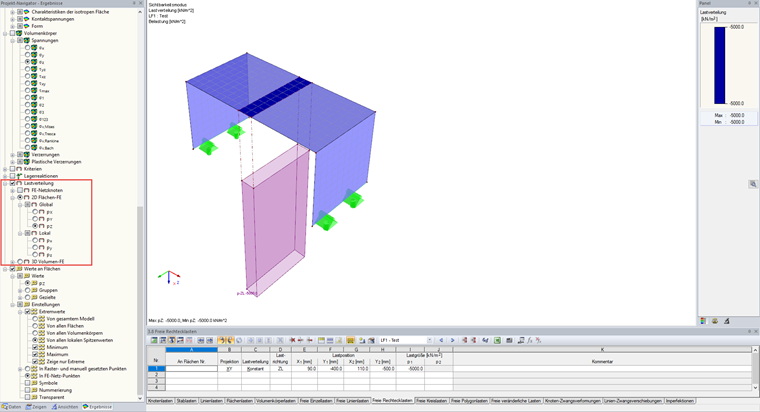

As cargas definidas incorretamente podem ser facilmente identificadas através da visualização do carregamento. As cargas aplicadas para o cálculo podem ser facilmente visualizadas no navegador de resultados através da opção "Distribuição de cargas".
Além disso, as imprecisões da modelação também podem levar à definição incorreta das direções. Ao importar um ficheiro DXF, pode introduzir imprecisões no modelo, por exemplo, nós que não estão uns sobre os outros ou as linhas inclinadas na direção errada.

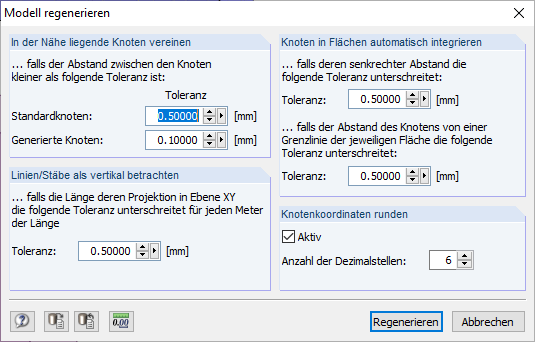

A função "Regenerar modelo" é muito útil para tratar pequenas imprecisões.
Geralmente, as articulações e as articulações definidas incorretamente podem ser identificadas através da imagem de deformação e dos diagramas de esforços internos. Mais uma vez, é recomendado trabalhar com cargas simples para fins de verificação.

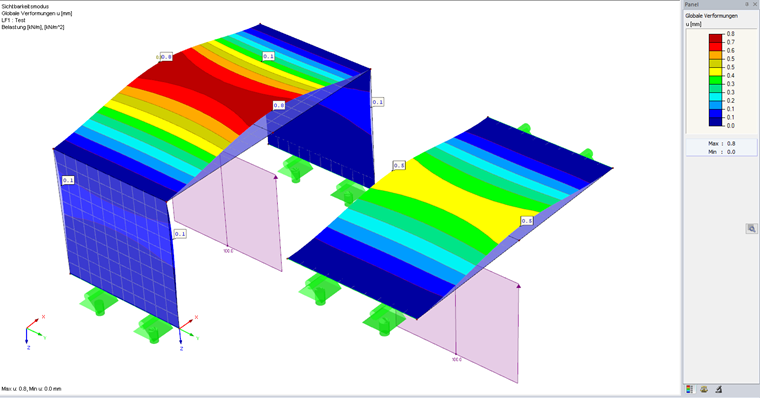

Muitas vezes, pode acontecer que nem todas as influências externas ou internas de uma estrutura a ser modelada tenham sido consideradas de forma suficiente e precisa no modelo. Os apoios ou os componentes estruturais de apoio podem não ter sido modelados ou estão em locais incorretos. A estimativa realista da rigidez dos componentes estruturais adjacentes também é importante. Desde que tenha sido sobrestimada ou subestimada, a transferência de carga no modelo é por vezes alterada significativamente.
No entanto, é possível verificar de forma simples a deformação, possivelmente utilizando uma pré -curvatura mais forte.
As seguintes questões podem ajudá -lo a encontrar a solução se a estrutura real for conhecida: A magnitude das deformações está próxima da realidade? O diagrama de deformação é qualitativamente consistente com as minhas expectativas?
Um bom exemplo é apresentado no seguinte artigo da Base de Dados de Conhecimento:
