Pergunta

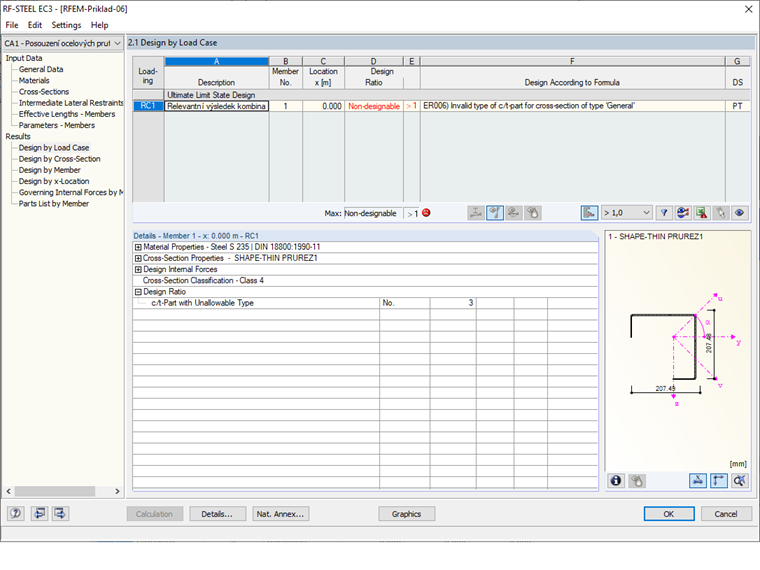

Dimensionei uma secção criada no SHAPE-THIN utilizando o módulo adicional RF-STEEL EC3, mas o programa apresenta a mensagem de erro "ER006 Tipo inválido da parte c/t da secção do tipo Geral". O que devo fazer?
Resposta:

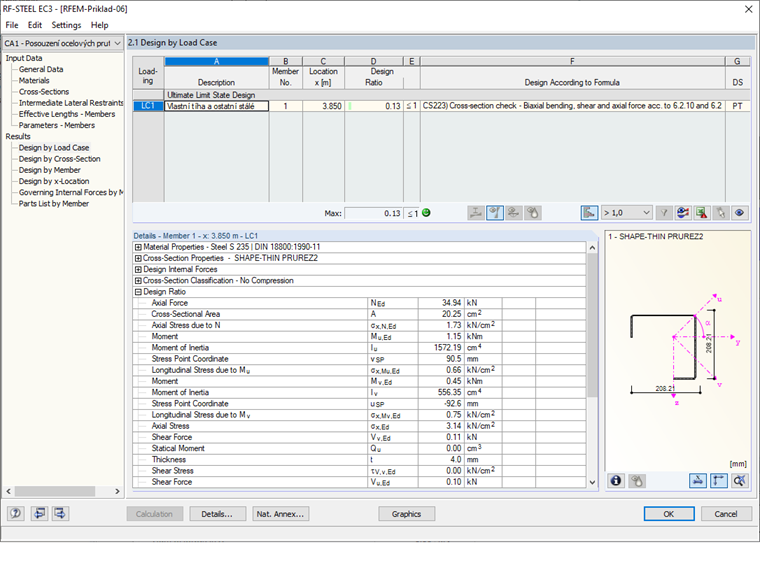

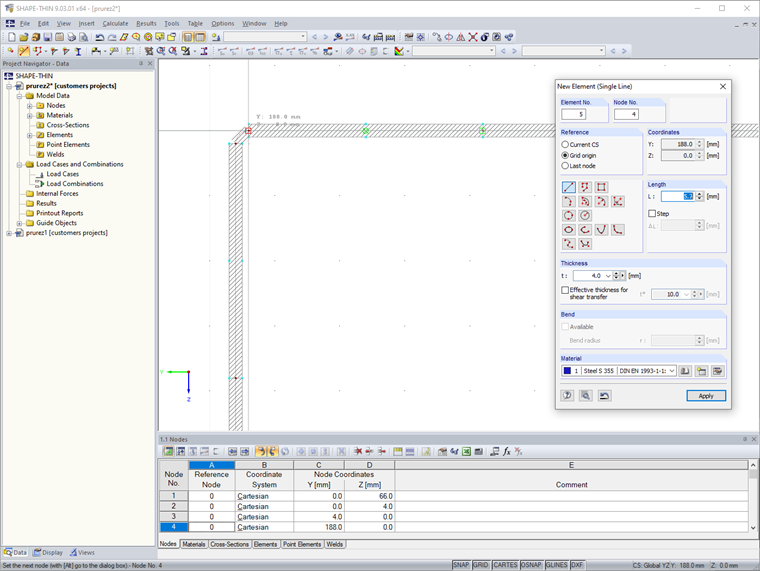

No programa autónomo SHAPE‑THIN, não é possível calcular o campo c/t para os elementos arredondados introduzidos na secção. Se substituir todas as partes do arco nesta secção e se calcular, guardar e importar novamente a secção para o RFEM, o dimensionamento já será possível.
