Dotaz

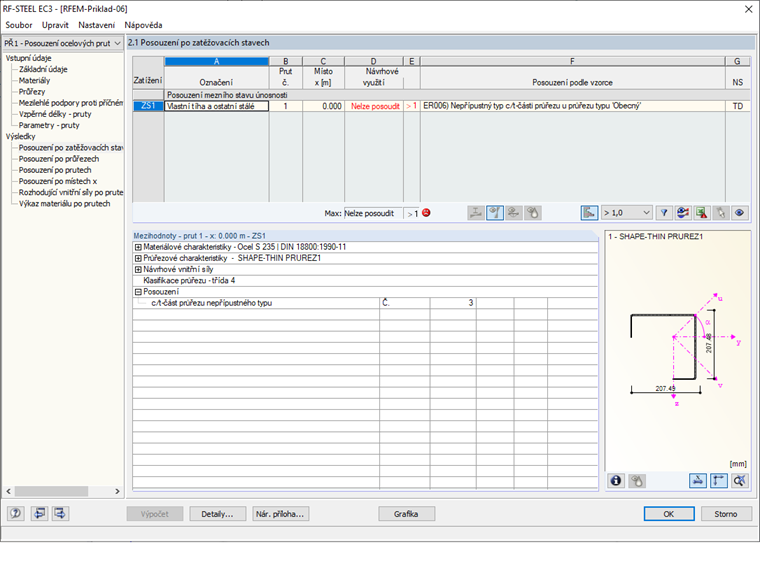

Pomocí přídavného modulu RF-STEEL EC3 posuzuji průřez vytvořený v programu SHAPE-THIN, program ale zobrazí chybové hlášení "ER006 Nepřípustný typ c/t-části průřezu u průřezu typu Obecný". Co s tím mohu dělat?
Odpověď:

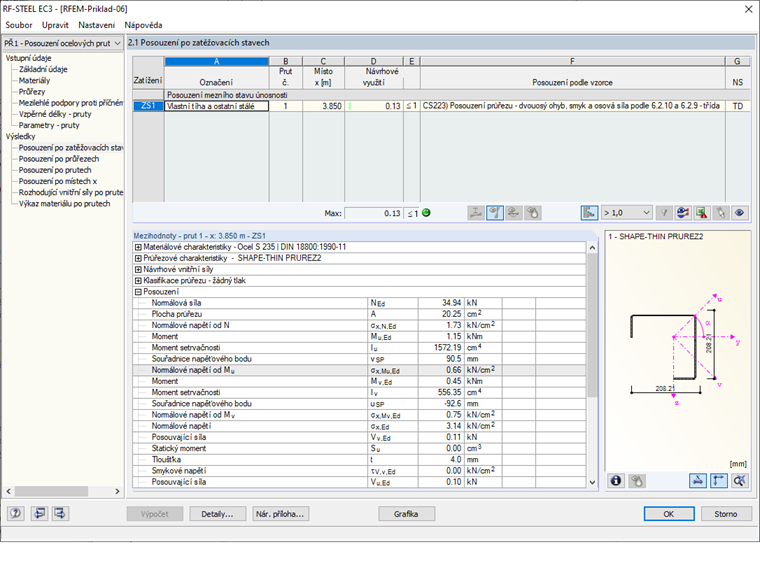

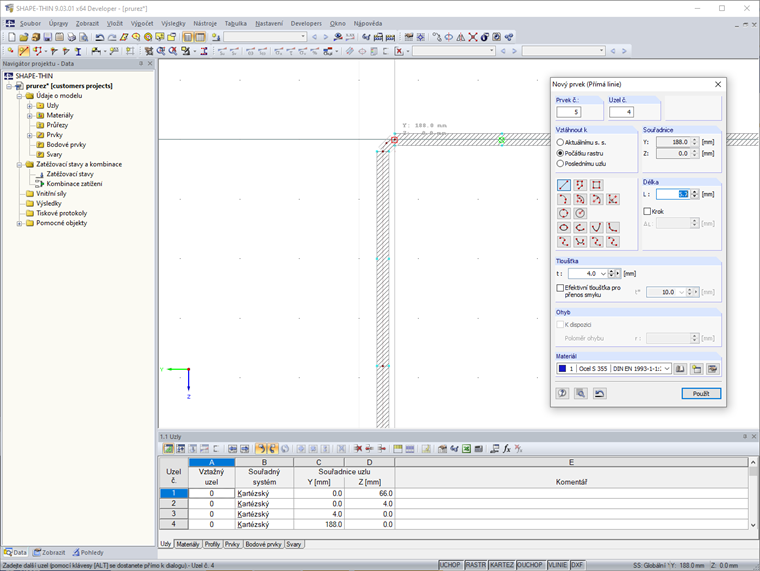

V samostatném programu SHAPE-THIN nelze počítat c/t-pole pro zaoblené elementy, které jsou na průřezu zadány. Pokud u toho průřezu nahradím všechny obloukové části, průřez spočítám, uložím a znovu načtu do RFEMu posouzení proběhne..
Máte nějaké otázky?
U otevřených průřezů se zatížení kroucením projevuje především sekundárním (vázaným) kroucením, protože St. Venantova tuhost v kroucení je ve srovnání s deplanační tuhostí nízká. Proto jsou zvláště pro analýzu klopení zajímavé výztuhy proti deplanaci v průřezu, protože mohou výrazně omezit natočení. Jako výztuhy jsou vhodné například čelní desky nebo přivařené výztuhy a profily.
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Základní deska" umožňuje posuzovat přípoje patní desky pomocí zalitých kotev. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
