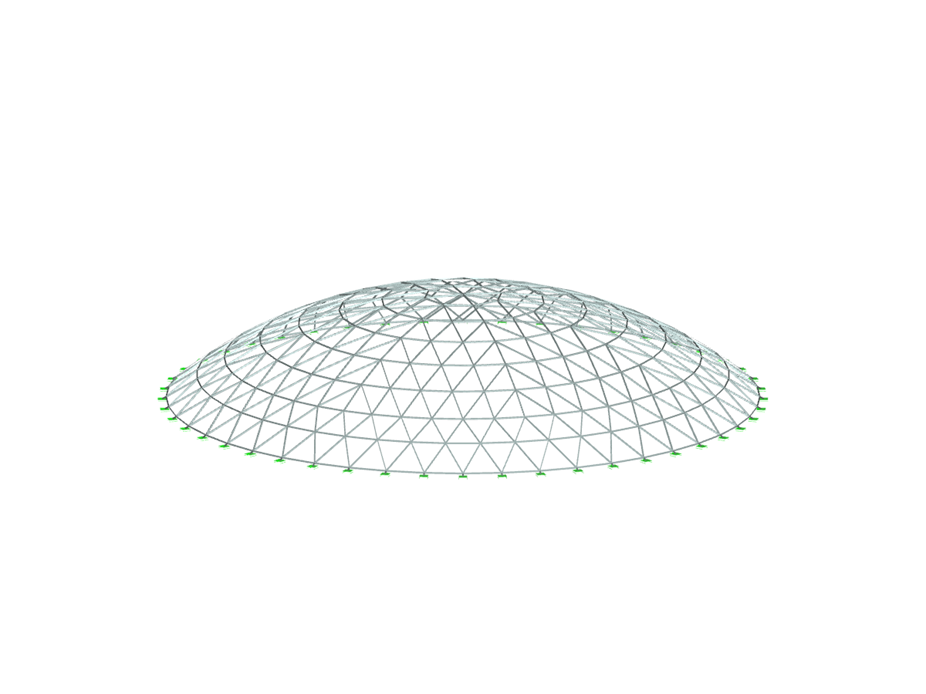

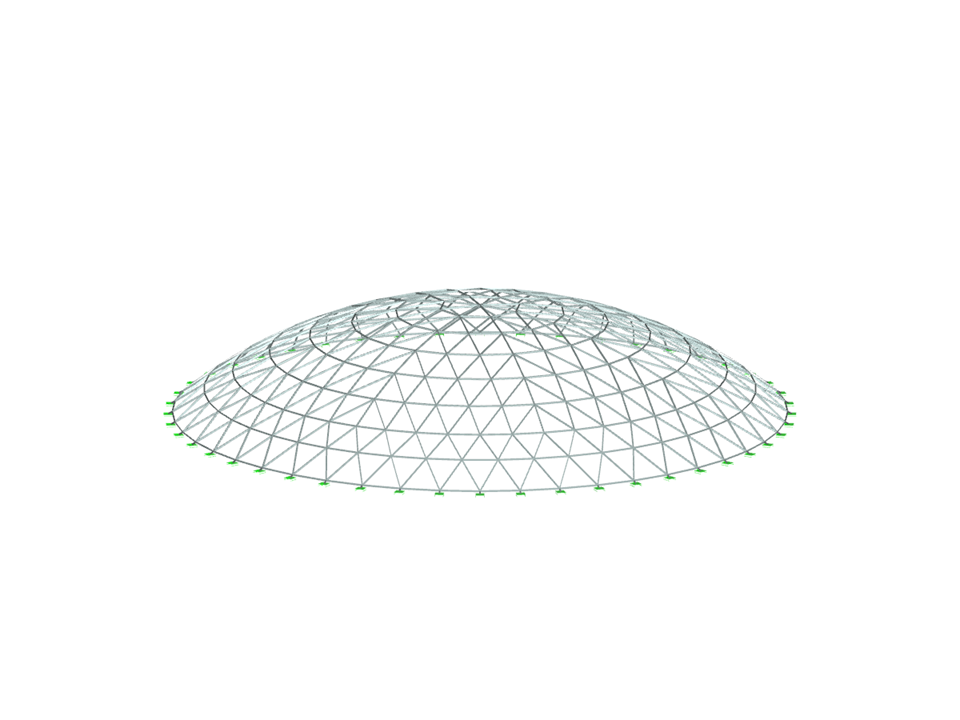

Este modelo apresenta uma cúpula simplesmente apoiada constituída por secções de alumínio dimensionadas de acordo com as normas americanas e europeias.
Cúpula de alumínio para tampa de tanque de óleo e gás
| Número de nós | 322 |
| Número de linhas | 792 |
| Número de barras | 792 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 5 |
| Peso total | 12,213 t |
| Dimensões | 81,222 x 42,623 x 57,436 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
